产品特性

C03H高强度电缆拖链是基于C03电缆拖链的改进版本。高强度材料结合稳固的结构设计使得C03H具有更高的承载能力，特殊横杆设计赋予了拖链内宽尺寸高自由度选择。

● 长期使用温度：-40/+120℃
● 内高Hi：56 mm
● 内宽Bi：200-600 mm
● 弯曲半径R：135-500 mm
● 节距Pitch：91 mm

标准规格查询

C03H.56高强度电缆拖链

产品编码：

内宽 Bi [mm]：

外宽 Ba [mm]：

内高 Hi [mm]：

外高 Ha [mm]：

节距 T [mm]：

弯曲半径 R [mm]：

总高度 H [mm]：

退回极限距离 D [mm]：

弯曲半径余量 K [mm]：

最大架空长度 [m]：

最大悬挂长度 [m]：

最大竖立长度 [m]：

*订货周期 [wks]：

订购产品

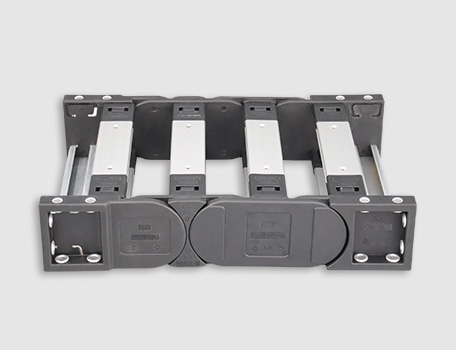

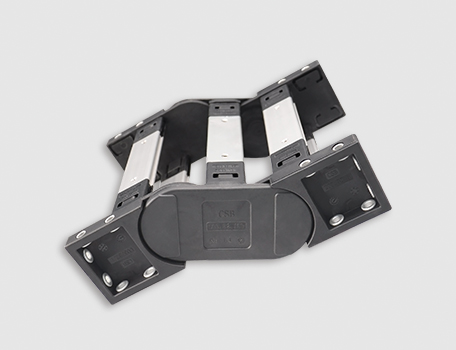

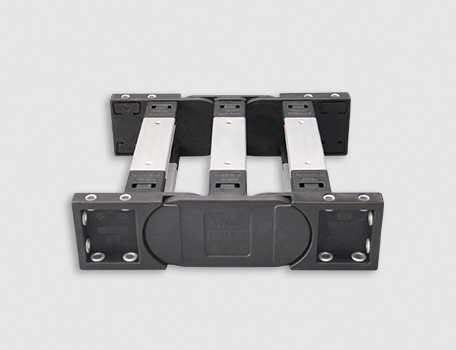

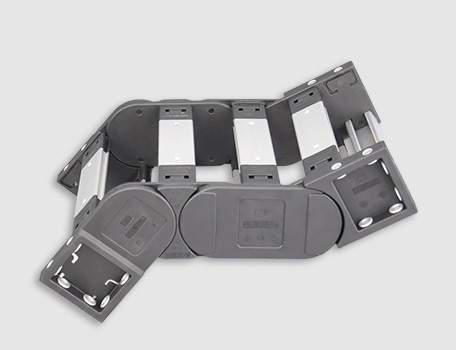

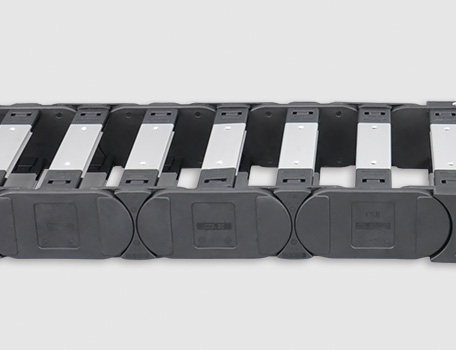

结构图片

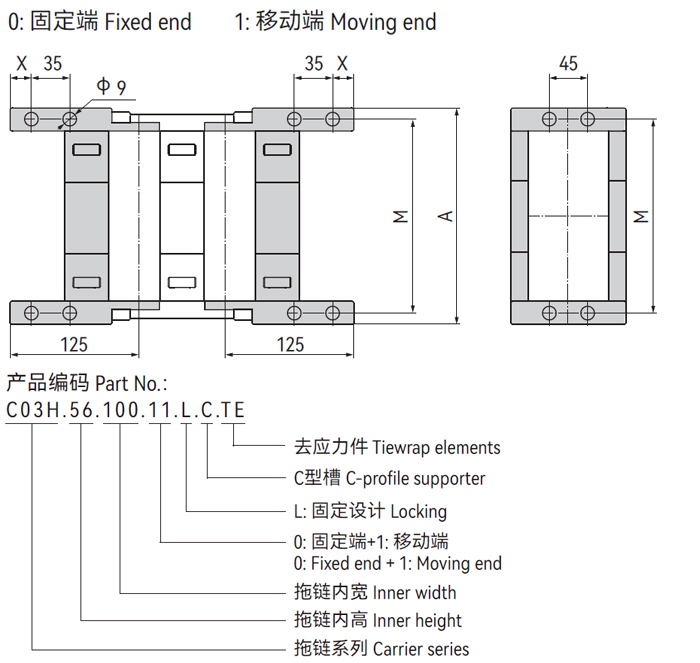

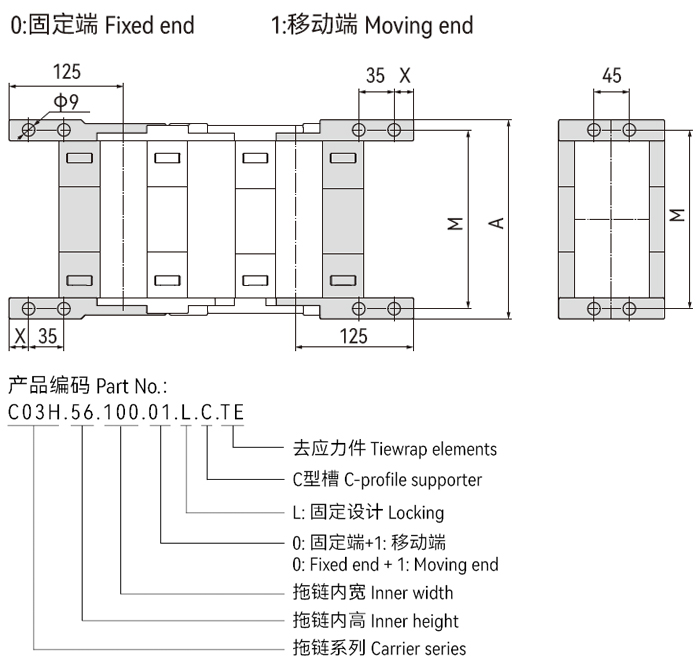

▊拖链接头-固定


A2链节数为偶数	A1链节数为奇数	拖链内宽 [mm]	A [mm]	X [mm]	M [mm]	安装应力单元最大数量 [pcs]
产品编码（固定）	产品编码（固定）	拖链内宽 [mm]	A [mm]	X [mm]	M [mm]	安装应力单元最大数量 [pcs]
C03H.56.200.01.L.C.TE	C03H.56.200.11.L.C.TE	200	241	20	223	13
C03H.56.212.01.L.C.TE	C03H.56.212.11.L.C.TE	212	253	20	235	14
C03H.56.225.01.L.C.TE	C03H.56.225.11.L.C.TE	225	266	20	248	15
C03H.56.237.01.L.C.TE	C03H.56.237.11.L.C.TE	237	278	20	260	15
C03H.56.250.01.L.C.TE	C03H.56.250.11.L.C.TE	250	291	20	273	16
C03H.56.262.01.L.C.TE	C03H.56.262.11.L.C.TE	262	303	20	285	17
C03H.56.275.01.L.C.TE	C03H.56.275.11.L.C.TE	275	317	20	298	18
C03H.56.287.01.L.C.TE	C03H.56.287.11.L.C.TE	287	328	20	310	19
C03H.56.300.01.L.C.TE	C03H.56.300.11.L.C.TE	300	341	20	323	20
C03H.56.312.01.L.C.TE	C03H.56.312.11.L.C.TE	312	353	20	335	20
C03H.56.325.01.L.C.TE	C03H.56.325.11.L.C.TE	325	366	20	348	21
C03H.56.337.01.L.C.TE	C03H.56.337.11.L.C.TE	337	378	20	360	22
C03H.56.350.01.L.C.TE	C03H.56.350.11.L.C.TE	350	391	20	373	23
C03H.56.362.01.L.C.TE	C03H.56.362.11.L.C.TE	362	403	20	385	24
C03H.56.375.01.L.C.TE	C03H.56.375.11.L.C.TE	375	416	20	398	25
C03H.56.387.01.L.C.TE	C03H.56.387.11.L.C.TE	387	428	20	410	25
C03H.56.400.01.L.C.TE	C03H.56.400.11.L.C.TE	400	441	20	423	26
C03H.56.412.01.L.C.TE	C03H.56.412.11.L.C.TE	412	453	20	435	27
C03H.56.425.01.L.C.TE	C03H.56.425.11.L.C.TE	425	466	20	448	28
C03H.56.437.01.L.C.TE	C03H.56.437.11.L.C.TE	437	478	20	460	29
C03H.56.450.01.L.C.TE	C03H.56.450.11.L.C.TE	450	491	20	473	30
C03H.56.462.01.L.C.TE	C03H.56.462.11.L.C.TE	462	503	20	485	30
C03H.56.475.01.L.C.TE	C03H.56.475.11.L.C.TE	475	516	20	498	31
C03H.56.487.01.L.C.TE	C03H.56.487.11.L.C.TE	487	528	20	510	32
C03H.56.500.01.L.C.TE	C03H.56.500.11.L.C.TE	500	541	20	523	33
C03H.56.512.01.L.C.TE	C03H.56.512.11.L.C.TE	512	553	20	535	34
C03H.56.525.01.L.C.TE	C03H.56.525.11.L.C.TE	525	566	20	548	35
C03H.56.537.01.L.C.TE	C03H.56.537.11.L.C.TE	537	578	20	560	35
C03H.56.550.01.L.C.TE	C03H.56.550.11.L.C.TE	550	591	20	573	36
C03H.56.600.01.L.C.TE	C03H.56.600.11.L.C.TE	600	641	20	623	40

▊拖链接头-摆动


A2链节数为偶数	A1链节数为奇数	拖链内宽 [mm]	A [mm]	X [mm]	M [mm]	安装应力单元最大数量 [pcs]
产品编码（摆动）	产品编码（摆动）	拖链内宽 [mm]	A [mm]	X [mm]	M [mm]	安装应力单元最大数量 [pcs]
C03H.56.200.01.P.C.TE	C03H.56.200.11.P.C.TE	200	241	20	223	13
C03H.56.212.01.P.C.TE	C03H.56.212.11.P.C.TE	212	253	20	235	14
C03H.56.225.01.P.C.TE	C03H.56.225.11.P.C.TE	225	266	20	248	15
C03H.56.237.01.P.C.TE	C03H.56.237.11.P.C.TE	237	278	20	260	15
C03H.56.250.01.P.C.TE	C03H.56.250.11.P.C.TE	250	291	20	273	16
C03H.56.262.01.P.C.TE	C03H.56.262.11.P.C.TE	262	303	20	285	17
C03H.56.275.01.P.C.TE	C03H.56.275.11.P.C.TE	275	317	20	298	18
C03H.56.287.01.P.C.TE	C03H.56.287.11.P.C.TE	287	328	20	310	19
C03H.56.300.01.P.C.TE	C03H.56.300.11.P.C.TE	300	341	20	323	20
C03H.56.312.01.P.C.TE	C03H.56.312.11.P.C.TE	312	353	20	335	20
C03H.56.325.01.P.C.TE	C03H.56.325.11.P.C.TE	325	366	20	348	21
C03H.56.337.01.P.C.TE	C03H.56.337.11.P.C.TE	337	378	20	360	22
C03H.56.350.01.P.C.TE	C03H.56.350.11.P.C.TE	350	391	20	373	23
C03H.56.362.01.P.C.TE	C03H.56.362.11.P.C.TE	362	403	20	385	24
C03H.56.375.01.P.C.TE	C03H.56.375.11.P.C.TE	375	416	20	398	25
C03H.56.387.01.P.C.TE	C03H.56.387.11.P.C.TE	387	428	20	410	25
C03H.56.400.01.P.C.TE	C03H.56.400.11.P.C.TE	400	441	20	423	26
C03H.56.412.01.P.C.TE	C03H.56.412.11.P.C.TE	412	453	20	435	27
C03H.56.425.01.P.C.TE	C03H.56.425.11.P.C.TE	425	466	20	448	28
C03H.56.437.01.P.C.TE	C03H.56.437.11.P.C.TE	437	478	20	460	29
C03H.56.450.01.P.C.TE	C03H.56.450.11.P.C.TE	450	491	20	473	30
C03H.56.462.01.P.C.TE	C03H.56.462.11.P.C.TE	462	503	20	485	30
C03H.56.475.01.P.C.TE	C03H.56.475.11.P.C.TE	475	516	20	498	31
C03H.56.487.01.P.C.TE	C03H.56.487.11.P.C.TE	487	528	20	510	32
C03H.56.500.01.P.C.TE	C03H.56.500.11.P.C.TE	500	541	20	523	33
C03H.56.512.01.P.C.TE	C03H.56.512.11.P.C.TE	512	553	20	535	34
C03H.56.525.01.P.C.TE	C03H.56.525.11.P.C.TE	525	566	20	548	35
C03H.56.537.01.P.C.TE	C03H.56.537.11.P.C.TE	537	578	20	560	35
C03H.56.550.01.P.C.TE	C03H.56.550.11.P.C.TE	550	591	20	573	36
C03H.56.600.01.P.C.TE	C03H.56.600.11.P.C.TE	600	641	20	623	40

▊技术参数

架空长度	≤ 5m	速度/ 加速度 FL_G	≤ 20 [m/s] / 200 [m/s² ]
滑行距离	≤ 400m	速度/ 加速度 FL_B	≤ 3 [m/s] / 6 [m/s² ]
竖直悬挂	≤ 40m	滑行速度/ 加速度	≤ 10 [m/s] / 50 [m/s² ]
垂直站立	≤ 3.0m	允许温度	-40℃ ~120℃
侧向架空	≤ 2.5m	阻燃等级	UL94 HB

▊预装拖链订购编码


① 根据需求提供无预应力上拱度NC版本拖链
② SV0203: 每间隔2pcs空链节安装3pcs竖分隔片
③ SH01: 横分隔件1pc 默认安装中间孔位

▊ CSB高强度电缆拖链安装说明

▊拖链安装尺寸


*如果安装空间受到限制请咨询CSB®.

R	135	150	175	200	250	300	350	400	450	500
H	354	384	434	484	584	684	784	884	984	1084
D	314	329	354	379	429	479	529	579	629	679
K	610	655	735	815	970	1125	1285	1440	1600	1755

*实际安装高度：H_F=H+40mm（负载 2.5kg/m)

▊C03H.56长行程滑行应用 | 12-400m

R	135	150	175	200	250	300	350	400	450	500
H2	270	266	266	266	266	266	266	266	266	266
D2	268	450	580	710	980	1180	1440	1530	1700	1850
K2	610	819	1092	1274	1638	2002	2275	2548	2912	3276
△CL	-	159	259	359	559	709	905	959	1059	1159
