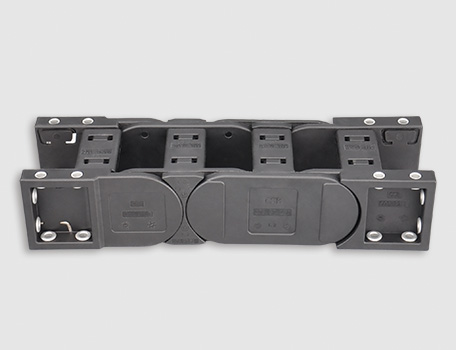

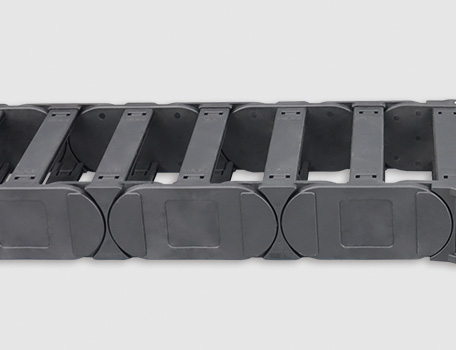

C03.32重载型电缆拖链

产品特性

C03.32重载型塑料拖链结合了电缆拖链之前所有的优点，是所有DURAMOV®塑料拖链中最好的。在与其它系列塑料拖链具有相同或更小尺寸的情况下，具有更好的稳固性。使用C03.32重载电缆拖链成本更低，寿命更长
● 长期使用温度：-40/+120℃

● 内高Hi：32 mm
● 内宽Bi：50-200 mm
● 弯曲半径R：63-300 mm
● 节距Pitch：56 mm

C03.32重载型电缆拖链
订购产品
结构图片

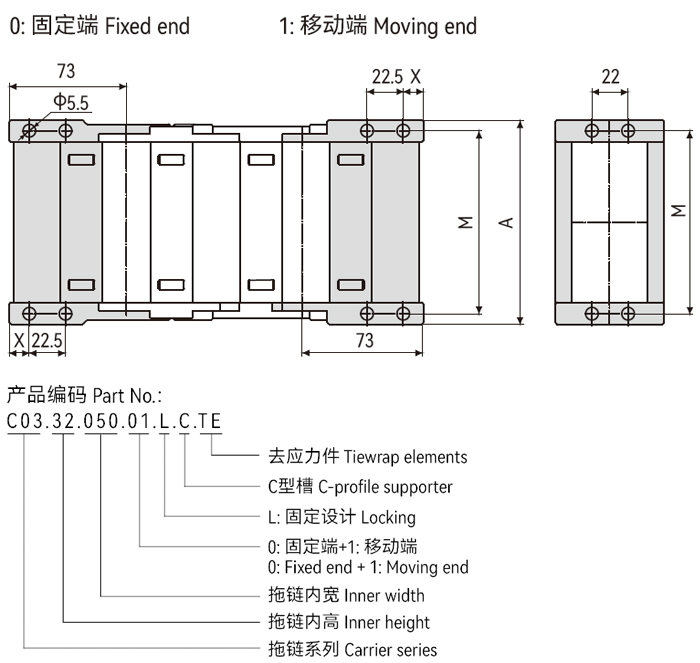

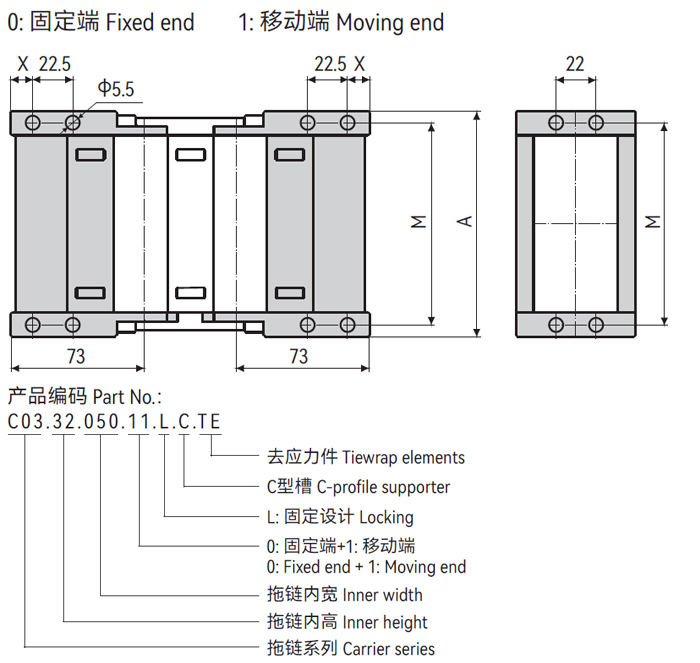

▊拖链接头-固定


A2链节数为偶数A1链节数为奇数

拖链内宽
[mm]

A
[mm]

X
[mm]

M
[mm]

安装应力单元最大数量
[pcs]

产品编码

（固定）

产品编码

（固定）

C03.32.050.01.L.C.TEC03.32.050.11.L.C.TE507712.5
643
C03.32.075.01.L.C.TEC03.32.075.11.L.C.TE7510212.5
894
C03.32.100.01.L.C.TEC03.32.100.11.L.C.TE10012712.5
1146
C03.32.125.01.L.C.TEC03.32.125.11.L.C.TE12515212.5
1398
C03.32.150.01.L.C.TEC03.32.150.11.L.C.TE15017712.5
16410
C03.32.175.01.L.C.TEC03.32.175.11.L.C.TE17520212.5
18911
C03.32.200.01.L.C.TEC03.32.200.11.L.C.TE20022712.5
21413

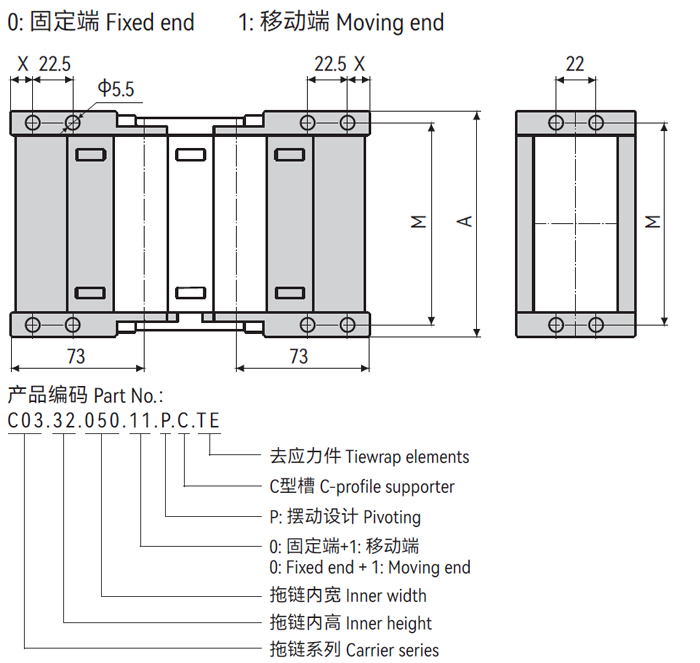

▊拖链接头-摆动


A2链节数为偶数A1链节数为奇数

拖链内宽
[mm]

A
[mm]

X
[mm]

M
[mm]

安装应力单元最大数量
[pcs]

产品编码

（摆动）

产品编码

（摆动）

C03.32.050.01.P.C.TEC03.32.050.11.P.C.TE507712.5
643
C03.32.075.01.P.C.TEC03.32.075.11.P.C.TE7510212.5
894
C03.32.100.01.P.C.TEC03.32.100.11.P.C.TE10012712.5
1146
C03.32.125.01.P.C.TEC03.32.125.11.P.C.TE12515212.5
1398
C03.32.150.01.P.C.TEC03.32.150.11.P.C.TE15017712.5
16410
C03.32.175.01.P.C.TEC03.32.175.11.P.C.TE17520212.5
18911
C03.32.200.01.P.C.TEC03.32.200.11.P.C.TE20022712.5
21413

▊技术参数

电缆拖链技术参数

架空长度

≤ 3.0m


速度/ 加速度 FLG

≤ 10 [m/s] / 50 [m/s² ]

滑行距离

10-200m

速度/ 加速度 FLB

≤ 3 [m/s] / 6 [m/s² ]

竖直悬挂

≤ 30m

滑行速度/ 加速度

≤ 4 [m/s] / 25 [m/s² ]

垂直站立

≤ 2.5m

允许温度

-40℃ ~120℃

侧向架空

≤ 2.0m

阻燃等级

UL94 HB

▊预装拖链订购编码


① 根据需求提供无预应力上拱度NC版本拖链
② SV0203: 每间隔2pcs空链节安装3pcs竖分隔片
③ SH01: 横分隔件1pc 默认安装中间孔位

▊ CSB重载型电缆拖链安装说明

CSB重载型电缆拖链安装说明

▊拖链安装尺寸

重载型电缆拖链安装尺寸

*如果安装空间受到限制请咨询CSB®.

R063075100125150175200225250300
H180204254301354404454494554654
D174186211236261286311331361411
K3103504305055856657458059001055

*实际安装高度：HF=H+40mm（负载 2.5kg/m)

▊C03.32长行程滑行应用 | 10-200m

R063075100125150175200225250300
H2126150166166166166166166166166
D21461583704705006557709009301100
K231035061678489611201288145615681904
△CL--160210240370460540570690

▊接头安装方式

重载型电缆拖链接头安装方式

*C03.32拖链接头安装方式示意图
*接头安装方式取决于链节数是奇数还是偶数：奇数为A1，偶数为A2

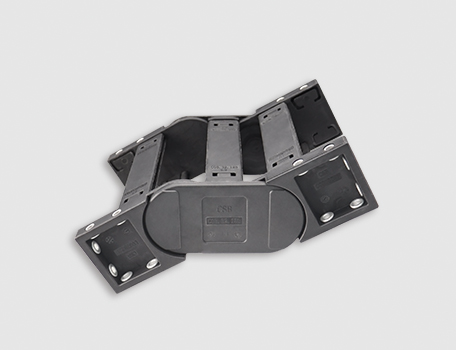

▊C03.32.Bi.01.P.C

重载型电缆拖链特殊配置

*推荐架空长行程拖行应用

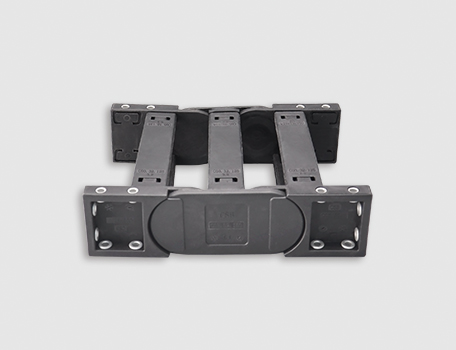

重载型电缆拖链自由链节

*可S型站立


C03电缆拖链竖分隔片
C03电缆拖链竖分隔片

● 将塑料拖链内空间按需分隔开电缆、油管、气管等保护作用
● 高强度分隔片可稳固装备在塑料拖链中
● 简单快速安装

更多
