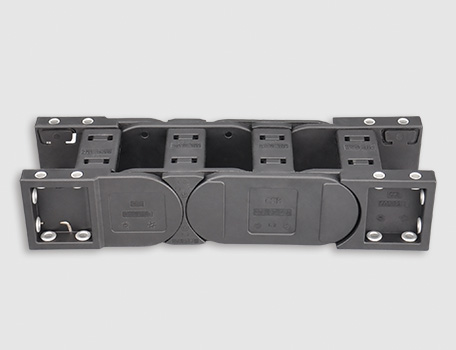

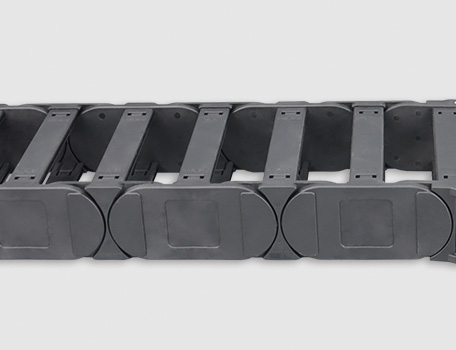

C03.80重载型电缆拖链

产品特性

C03.80重载型塑料拖链结合了电缆拖链之前所有的优点，是所有DURAMOV®塑料拖链中最好的。在与其它系列塑料拖链具有相同或更小尺寸的情况下，具有更好的稳固性。使用C03.80重载电缆拖链成本更低，寿命更长
● 长期使用温度：-40/+120℃

● 内高Hi：80 mm
● 内宽Bi：100-300 mm
● 弯曲半径R：150-500 mm
● 节距Pitch：111 mm

C03.80重载型电缆拖链
订购产品
结构图片

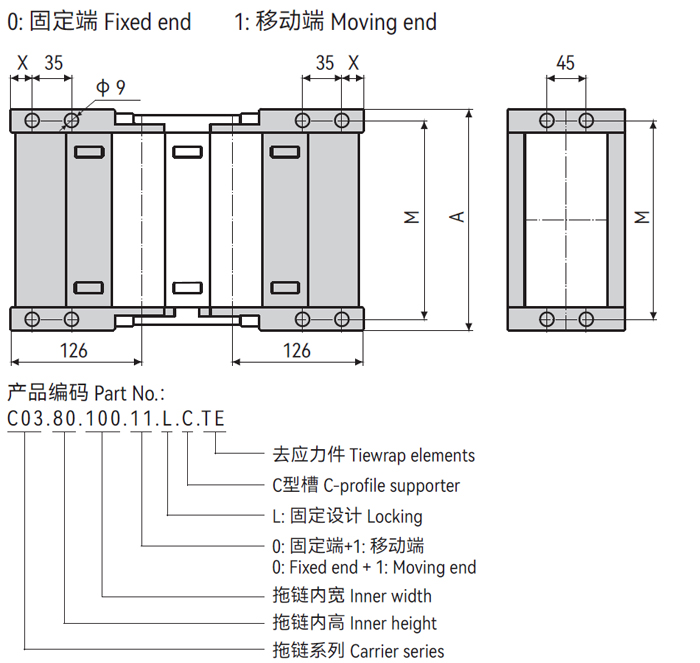

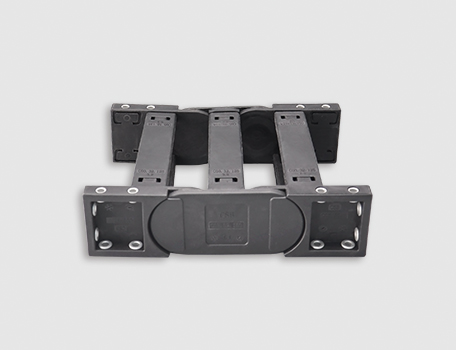

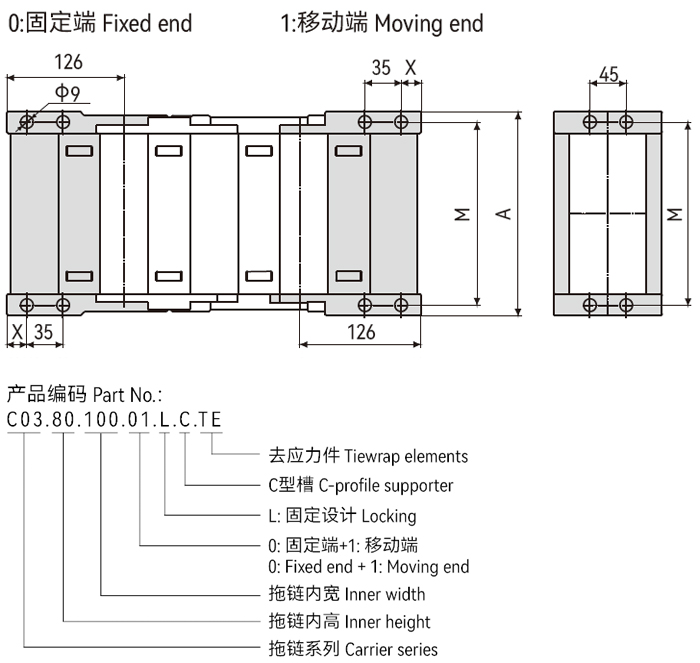

▊拖链接头-固定


A2链节数为偶数A1链节数为奇数

拖链内宽
[mm]

A
[mm]

X
[mm]

M
[mm]

安装应力单元最大数量
[pcs]

产品编码

（固定）

产品编码

（固定）

C03.80.100.01.L.C.TEC03.80.100.11.L.C.TE10014821
1286
C03.80.125.01.L.C.TEC03.80.125.11.L.C.TE12517321
1538
C03.80.150.01.L.C.TEC03.80.150.11.L.C.TE15019821
17810
C03.80.175.01.L.C.TEC03.80.175.11.L.C.TE17522321
20311
C03.80.200.01.L.C.TEC03.80.200.11.L.C.TE20024821
22813

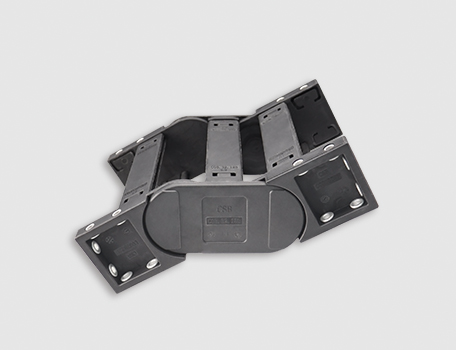

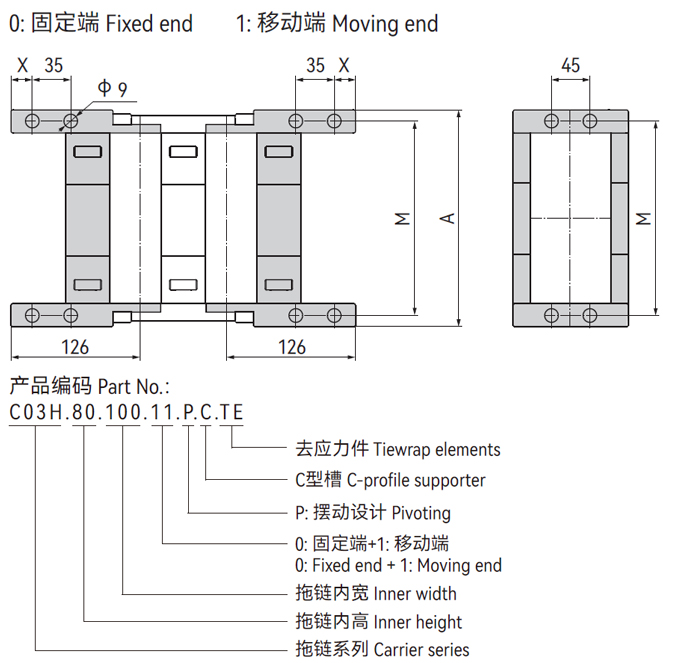

▊拖链接头-摆动


A2链节数为偶数A1链节数为奇数

拖链内宽
[mm]

A
[mm]

X
[mm]

M
[mm]

安装应力单元最大数量
[pcs]

产品编码

（摆动）

产品编码

（摆动）

C03.80.100.01.P.C.TEC03.80.100.11.P.C.TE10014821
1286
C03.80.125.01.P.C.TEC03.80.125.11.P.C.TE12517321
1538
C03.80.150.01.P.C.TEC03.80.150.11.P.C.TE15019821
17810
C03.80.175.01.P.C.TEC03.80.175.11.P.C.TE17522321
20311
C03.80.200.01.P.C.TEC03.80.200.11.P.C.TE20024821
22813

▊技术参数

电缆拖链技术参数

架空长度

≤ 5.8m


速度/ 加速度 FLG

≤ 10 [m/s] / 50 [m/s² ]

滑行距离

12-400m

速度/ 加速度 FLB

≤ 3 [m/s] / 6 [m/s² ]

竖直悬挂

≤ 60m

滑行速度/ 加速度

≤ 4 [m/s] / 25 [m/s² ]

垂直站立

≤ 4.0m

允许温度

-40℃ ~120℃

侧向架空

≤ 3.0m

阻燃等级

UL94 HB

▊预装拖链订购编码


① 根据需求提供无预应力上拱度NC版本拖链
② SV0203: 每间隔2pcs空链节安装3pcs竖分隔片
③ SH01: 横分隔件1pc 默认安装中间孔位

▊ CSB重载型电缆拖链安装说明

CSB重载型电缆拖链安装说明

▊拖链安装尺寸

重载型电缆拖链安装尺寸

*如果安装空间受到限制请咨询CSB®.

R150200250300350400450500
H40850860870880890810081108
D445495545595645695745795
K693850100711641321147916351793

*实际安装高度：HF=H+40mm（负载 2.5kg/m)

▊C03.80长行程滑行应用 | 12-400m

R150200250300350400450500
H2242242242242242242242242
D2550800100012001450160018502100
K28901330166520002330266030503440
△CL18938953968988998911891389

▊接头安装方式

重载型电缆拖链接头安装方式

*C03.80拖链接头安装方式示意图
*接头安装方式取决于链节数是奇数还是偶数：奇数为A1，偶数为A2

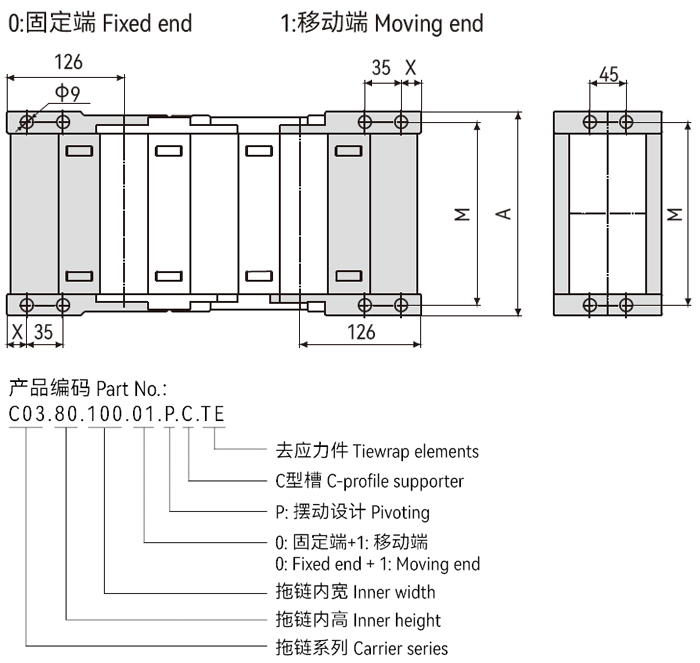

▊C03.80.Bi.01.P.C

重载型电缆拖链特殊配置
