C03H.42高强度电缆拖链

PFAS-free

PTFE-free

RoHS

REACH

产品特性

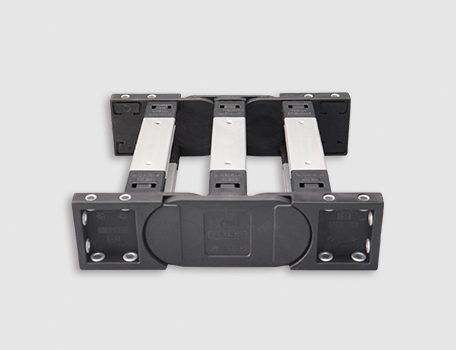

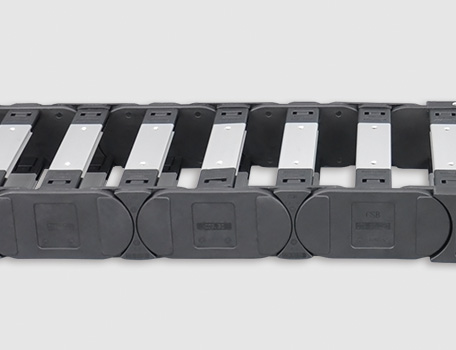

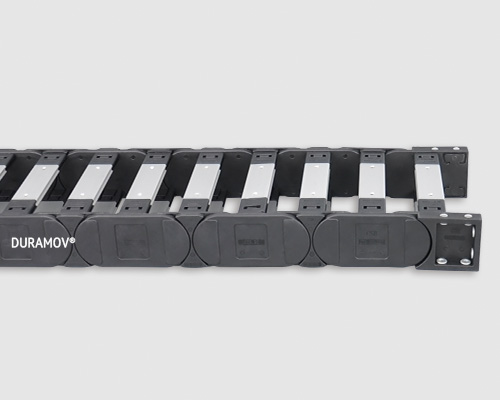

C03H高强度电缆拖链是基于C03电缆拖链的改进版本。高强度材料结合稳固的结构设计使得C03H具有更高的承载能力，特殊横杆设计赋予了拖链内宽尺寸高自由度选择。

● 长期使用温度：-40/+120℃
● 内高Hi：42 mm
● 内宽Bi：200-400 mm
● 弯曲半径R：75-350 mm
● 节距Pitch：67 mm

标准规格查询

电缆拖链

节数=偶数，固定接头

节数=奇数，固定接头

节数=偶数，摆动接头

节数=奇数，摆动接头

C03H.42高强度电缆拖链

产品编码：

内宽 Bi [mm]：

外宽 Ba [mm]：

内高 Hi [mm]：

外高 Ha [mm]：

节距 T [mm]：

弯曲半径 R [mm]：

总高度 H [mm]：

退回极限距离 D [mm]：

弯曲半径余量 K [mm]：

最大架空长度 [m]：

最大悬挂长度 [m]：

最大竖立长度 [m]：

*订货周期 [wks]：

订购产品

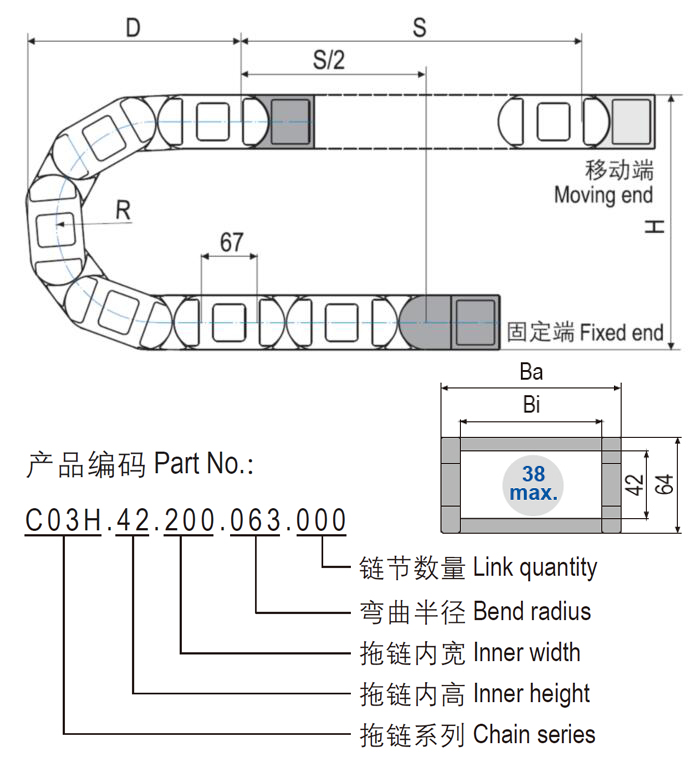

结构图片

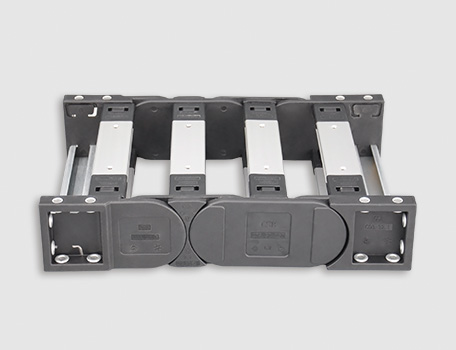

C03H.42高强度电缆拖链

产品编码：

固定端编码：

移动端编码：

拖链内宽 Bi [mm]：

A [mm]：

X [mm]：

M [mm]：

去应力件 [pcs]：

*订货周期 [wks]：

订购产品

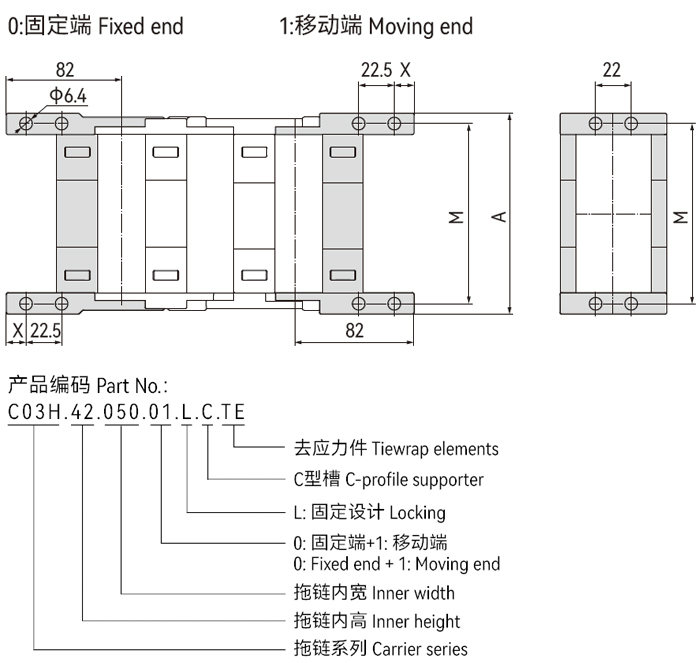

结构图片

C03H.42高强度电缆拖链

产品编码：

固定端编码：

移动端编码：

拖链内宽 Bi [mm]：

A [mm]：

X [mm]：

M [mm]：

去应力件 [pcs]：

*订货周期 [wks]：

订购产品

结构图片

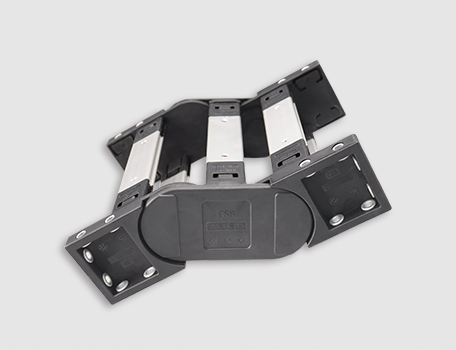

C03H.42高强度电缆拖链

产品编码：

移动端编码：

拖链内宽 Bi [mm]：

A [mm]：

X [mm]：

M [mm]：

去应力件 [pcs]：

*订货周期 [wks]：

订购产品

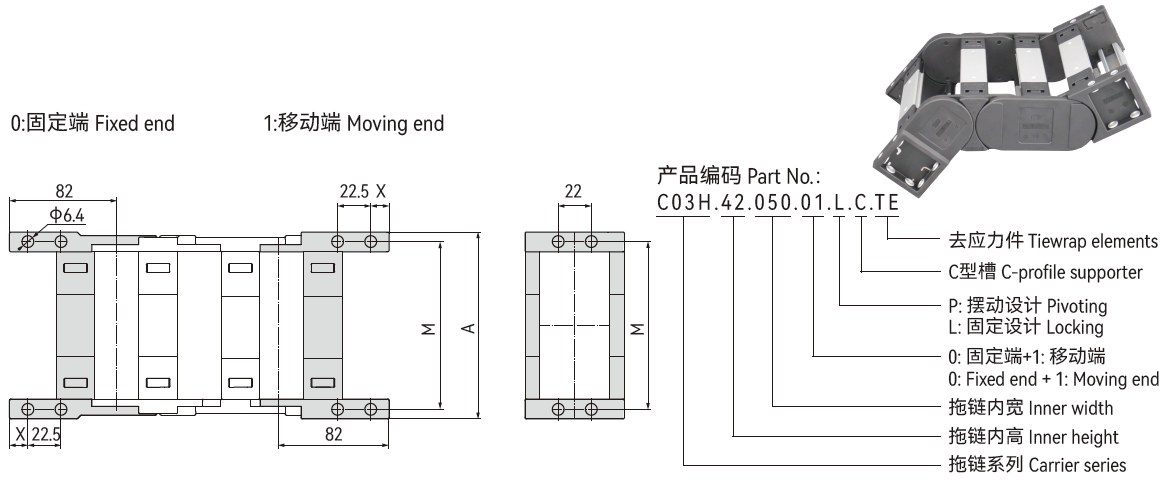

结构图片

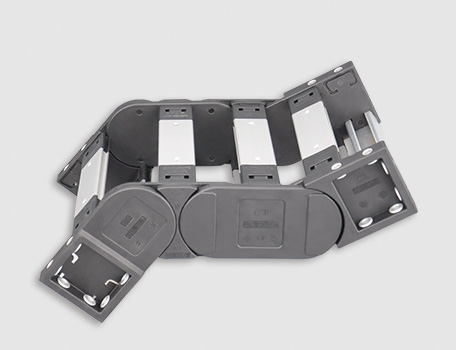

C03H.42高强度电缆拖链

产品编码：

移动端编码：

拖链内宽 Bi [mm]：

A [mm]：

X [mm]：

M [mm]：

去应力件 [pcs]：

*订货周期 [wks]：

订购产品

结构图片

▊技术参数

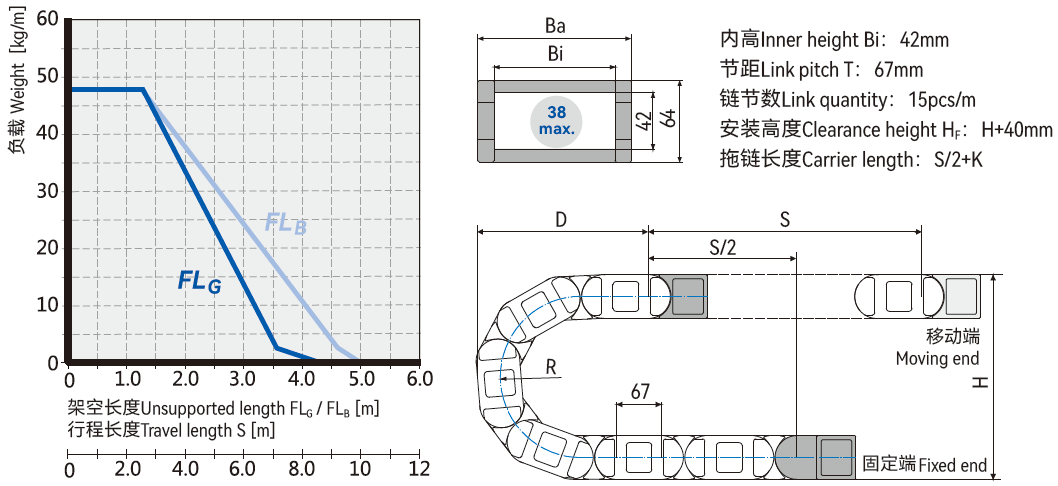

	架空长度	≤ 4.2m		速度/ 加速度 FL_G	≤ 20 [m/s] / 200 [m/s² ]
	滑行距离	≤ 300m		速度/ 加速度 FL_B	≤ 3 [m/s] / 6 [m/s² ]
	竖直悬挂	≤ 50m		滑行速度/ 加速度	≤ 10 [m/s] / 50 [m/s² ]
	垂直站立	≤ 3.0m		允许温度	-40℃ ~120℃
	侧向架空	≤ 2.1m		阻燃等级	UL94 HB

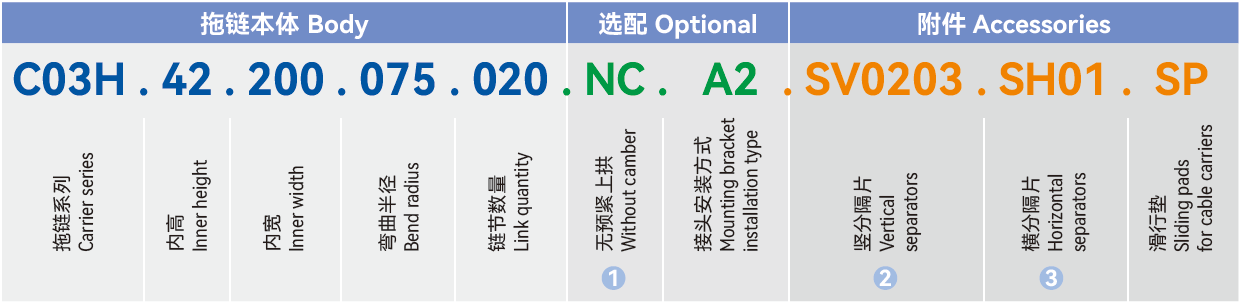

▊预装拖链订购编码


① 根据需求提供无预应力上拱度NC版本拖链
② SV0203: 每间隔2pcs空链节安装3pcs竖分隔片
③ SH01: 横分隔件1pc 默认安装中间孔位

▊ CSB高强度电缆拖链安装说明

▊拖链安装尺寸


*如果安装空间受到限制请咨询CSB®.

R	075	100	125	150	175	200	250	300	350
H	214	264	314	364	414	464	564	664	764
D	208	233	258	283	308	333	383	433	483
K	370	450	530	610	685	765	920	1080	1235

*实际安装高度：H_F=H+40mm（负载 2.5kg/m)

▊C03H.42长行程滑行应用 | 12-300m

R	075	100	125	150	175	200	250	300	350
H2	150	200	186	186	186	186	186	186	186
D2	174	199	475	570	670	780	1030	1150	1500
K2	370	450	804	938	1139	1340	1675	1943	2412
△CL	-	-	230	300	380	460	660	730	1030

▊接头安装方式

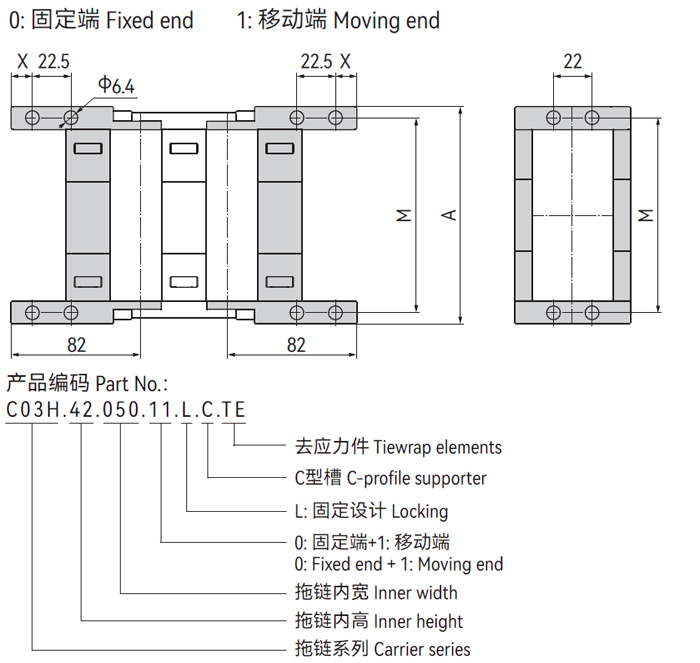

重载型电缆拖链接头安装方式

*C03H.42拖链接头安装方式示意图
*接头安装方式取决于链节数是奇数还是偶数：奇数为A1，偶数为A2

▊C03H.42.Bi.01.P.C

重载型电缆拖链特殊配置

*推荐架空长行程拖行应用

重载型电缆拖链自由链节
