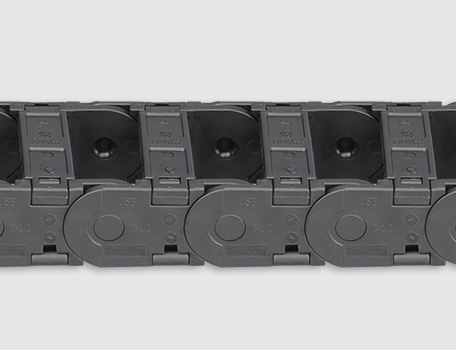

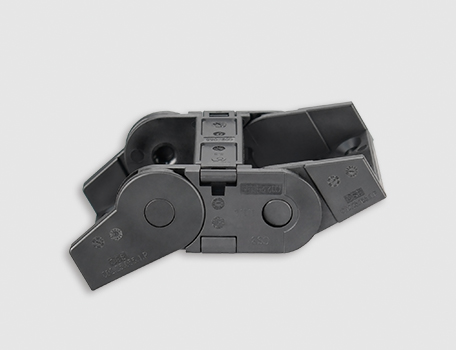

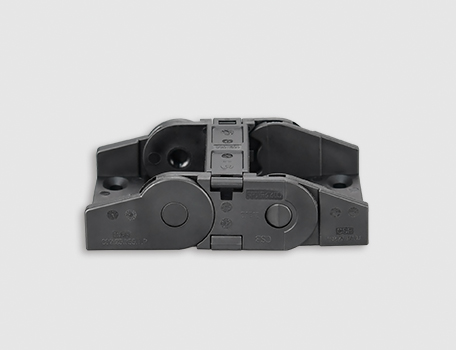

C02.25通用型电缆拖链

产品特性

C02.25通用型塑料拖链是应用范围广泛的产品，简单而多功能的组装结合坚固性，高强度配合更安静的运动，更长的电缆寿命和许多安装选项
● 长期使用温度：-40/+120℃

● 内高Hi：25 mm
● 内宽Bi：38-125 mm
● 弯曲半径R：55-250 mm
● 节距Pitch：46 mm

根据需求提供ESD抗静电荷/防爆版拖链C02E.25

标准规格查询

C02.25通用型电缆拖链

产品编码：

内宽 Bi [mm]：

外宽 Ba [mm]：

内高 Hi [mm]：

外高 Ha [mm]：

节距 T [mm]：

弯曲半径 R [mm]：

总高度 H [mm]：

退回极限距离 D [mm]：

弯曲半径余量 K [mm]：

最大架空长度 [m]：

最大悬挂长度 [m]：

最大竖立长度 [m]：

*订货周期 [wks]：

订购产品

结构图片

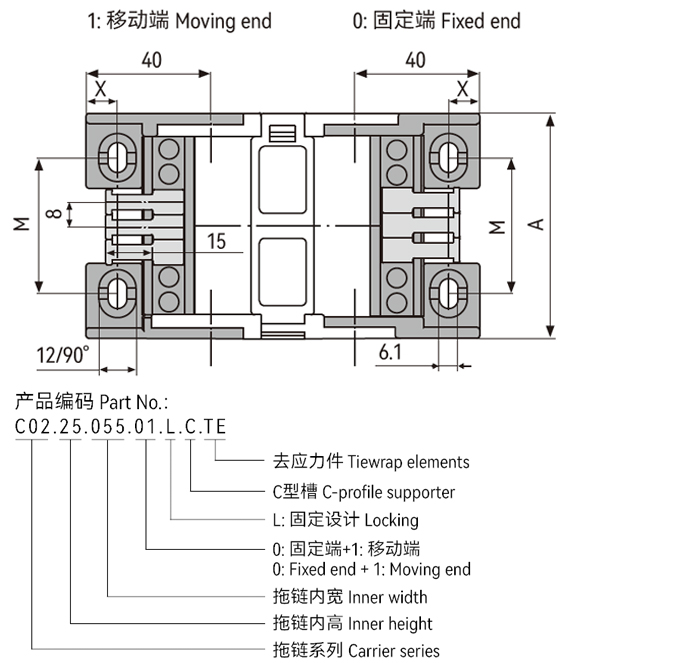

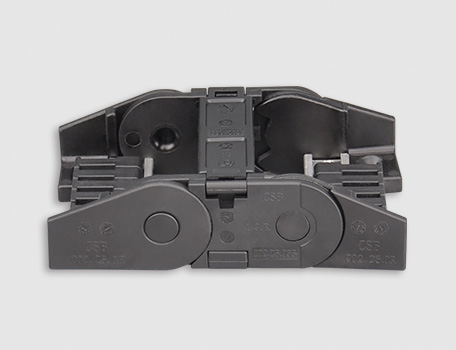

▊拖链接头-固定


产品编码（固定）	拖链内宽 [mm]	A [mm]	X [mm]	M [mm]	安装应力单元最大数量 [pcs]
C02.25.035.01.L.C.TE	38	55	10	25	4
C02.25.045.01.L.C.TE	48	65	10	35	5
C02.25.055.01.L.C.TE	57	74	10	44	7
C02.25.065.01.L.C.TE	67	82	10	52	8
C02.25.075.01.L.C.TE	77	94	10	64	9
C02.25.085.01.L.C.TE	87	102	10	72	10
C02.25.100.01.L.C.TE	103	120	10	90	12
C02.25.125.01.L.C.TE	125	142	10	112	15

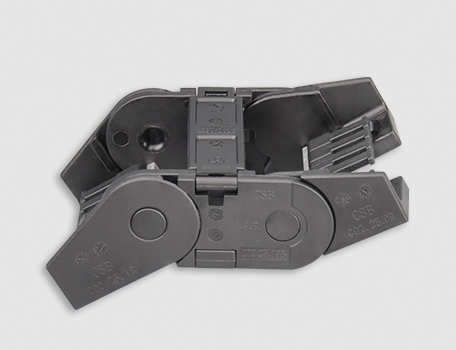

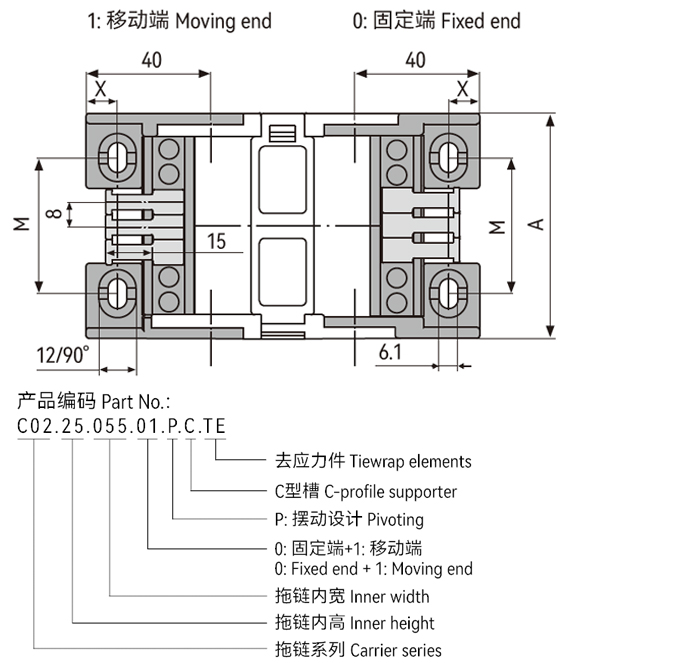

▊拖链接头-摆动


产品编码（摆动）	拖链内宽 [mm]	A [mm]	X [mm]	M [mm]	安装应力单元最大数量 [pcs]
C02.25.035.01.P.C.TE	38	55	10	25	4
C02.25.045.01.P.C.TE	48	65	10	35	5
C02.25.055.01.P.C.TE	57	74	10	44	7
C02.25.065.01.P.C.TE	67	82	10	52	8
C02.25.075.01.P.C.TE	77	94	10	64	9
C02.25.085.01.P.C.TE	87	102	10	72	10
C02.25.100.01.P.C.TE	103	120	10	90	12
C02.25.125.01.P.C.TE	125	142	10	112	15

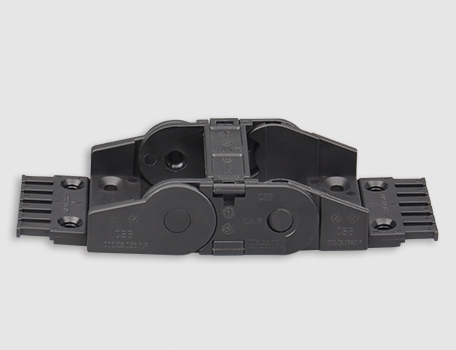

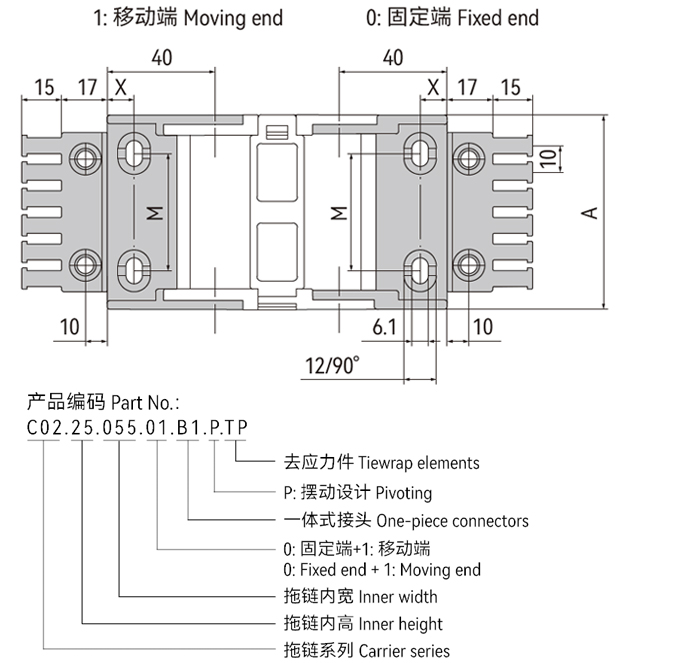

▊一体式拖链接头-固定


产品编码（固定）	拖链内宽 [mm]	A [mm]	X [mm]	M [mm]
C02.25.035.01.B1.L.TP	38	54	10	24.5
C02.25.045.01.B1.L.TP	48	65	10	34.5
C02.25.055.01.B1.L.TP	57	73	10	43.5
C02.25.065.01.B1.L.TP	67	83	10	53.5
C02.25.075.01.B1.L.TP	77	93	10	63.5
C02.25.085.01.B1.L.TP	87	101	10	73.5
C02.25.100.01.B1.L.TP	103	119	10	89.5
C02.25.125.01.B1.L.TP	125	141	10	111.5

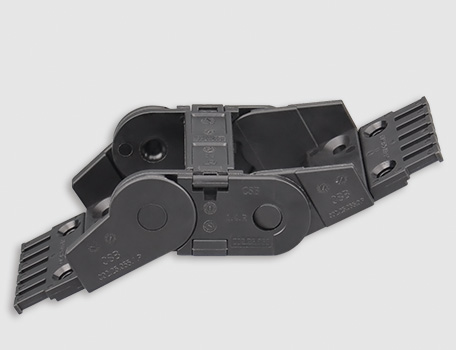

▊一体式拖链接头-摆动


产品编码（摆动）	拖链内宽 [mm]	A [mm]	X [mm]	M [mm]
C02.25.035.01.B1.P.TP	38	54	10	24.5
C02.25.045.01.B1.P.TP	48	65	10	34.5
C02.25.055.01.B1.P.TP	57	73	10	43.5
C02.25.065.01.B1.P.TP	67	83	10	53.5
C02.25.075.01.B1.P.TP	77	93	10	63.5
C02.25.085.01.B1.P.TP	87	101	10	73.5
C02.25.100.01.B1.P.TP	103	119	10	89.5
C02.25.125.01.B1.P.TP	125	141	10	111.5

▊技术参数

	架空长度	≤ 2.25m		速度/ 加速度 FL_G	≤ 20 [m/s] / 200 [m/s² ]
	滑行距离	≤ 100m		速度/ 加速度 FL_B	≤ 3 [m/s] / 6 [m/s² ]
	竖直悬挂	≤ 40m		滑行速度/ 加速度	≤ 10 [m/s] / 50 [m/s² ]
	垂直站立	≤ 3.0m		允许温度	-40℃ ~120℃
	侧向架空	≤ 1.0m		阻燃等级	UL94 HB

▊预装拖链订购编码


① 空白: 两侧打开。N: 仅内侧打开。 W: 仅外侧打开。
② 根据需求提供无预应力上拱度NC版本拖链
③ SV0203: 每间隔2pcs空链节安装3pcs竖分隔片
④ SH01: 横分隔件1pc 默认安装中间孔

▊ CSB通用型电缆拖链安装说明

▊拖链安装尺寸

通用型电缆拖链安装尺寸

*如果安装空间受到限制请咨询CSB®.

R	055	075	100	125	150	175	200	225	250
H	145	185	235	285	335	385	435	485	535
D	142	162	187	212	237	262	287	312	337
K	265	330	410	485	565	645	725	800	880

*实际安装高度：H_F=H+25mm（负载 1.5kg/m)

▊C02.25长行程滑行应用 | 10-120m

R	055	075	100	125	150	175	200	225	250
H2	110	150	100	100	100	100	100	100	100
D2	142	162	380	440	590	755	950	1040	1130
K2	265	330	644	736	1012	1242	1472	1610	1794
△CL	-	-	204	244	364	504	674	754	804

▊接头安装方式

通用型电缆拖链接头安装方式

*C02.25拖链接头安装方式示意图
*A1|A2|A3|A4订购预装配拖链请注明安装方式

▊C02.25.Bi.01.P.C

通用型电缆拖链特殊配置

*推荐架空长行程拖行应用

通用型电缆拖链自由链节

*可S型站立

C02电缆拖链竖分隔片

C02电缆拖链竖分隔片

● 将塑料拖链内空间按需分隔开电缆、油管、气管等保护作用
● 高强度分隔片可稳固装备在塑料拖链中
● 简单快速安装

更多

C02拖链消除应力单元

C02拖链消除应力单元

● 适用C型支架，带梳齿状应力元件
● 更方便固定电缆，易于拆装
● 节约安装时间，空间、成本，紧凑的模块化设计

更多

横分隔片

横分隔片

● 配合竖分隔片使用将电缆拖链内空间上下分层布置
● 竖分隔片可沿横分隔片水平方向自由移动
● C02与C03预装电缆拖链可选通用配置

更多

C02 C型支架

C02 C型支架

● 铝合金材质，表面阳极氧化
● 消除应力元件可在导向槽内运动

更多

梳状板

梳状板

● 可通过卡扣与一些接头装配
● 可作为独立部件采用螺栓固定在设备上
● 可以作为独立部件供货

更多

C02 通用型电缆拖链

文件类型 PDF文件

文件大小 687KB

出版时间 10-2023

出版序号 CSB/CAT.064

立即下载

947 次

塑料电缆拖链查询器 — DURAMOV®

塑料电缆拖链查询器

view tools

▊DURAMOV®电缆拖链查询系统V1.1是基于CSB®实验室大量的测试数据以及拖链材料特性结合分析计算，您可以通过输入填充电缆、气管以及油管参数，并结合拖链安装尺寸参数等进行模拟计算，系统会根据输入参数校核校核拖链数据，最终输出适配的电缆拖链。

▊由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数，数据校核具有一定的局限性；CSB®建议电缆拖链在设备上需再次做测试验证以完全符合实际使用要求。

▊DURAMOV®电缆拖链查询系统输出数据信息仅供设计选型参考，不可作为最终电缆拖链符合性判定依据；如有疑问请与CSB®销售工程师联系。
