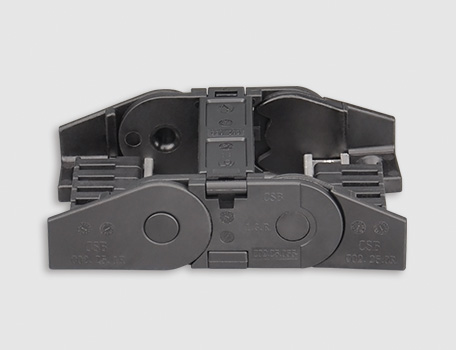

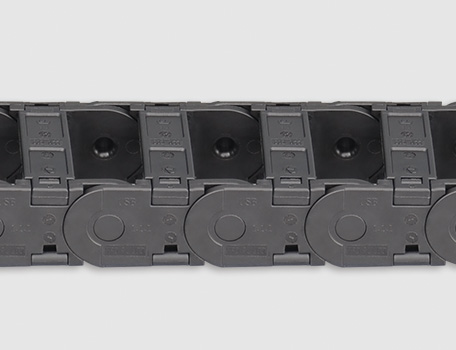

C02.18通用型电缆拖链

产品特性

C02.18通用型塑料拖链是应用范围广泛的产品，简单而多功能的组装结合坚固性，高强度配合更安静的运动，更长的电缆寿命和许多安装选项
● 长期使用温度：-40/+120℃
● 内高Hi：18 mm
● 内宽Bi：38-125 mm
● 弯曲半径R：38-150 mm
● 节距Pitch：40 mm

根据需求提供ESD抗静电荷/防爆版拖链C02E.18

标准规格查询

C02.18通用型电缆拖链

产品编码：

内宽 Bi [mm]：

外宽 Ba [mm]：

内高 Hi [mm]：

外高 Ha [mm]：

节距 T [mm]：

弯曲半径 R [mm]：

总高度 H [mm]：

退回极限距离 D [mm]：

弯曲半径余量 K [mm]：

最大架空长度 [m]：

最大悬挂长度 [m]：

最大竖立长度 [m]：

*订货周期 [wks]：

订购产品

结构图片

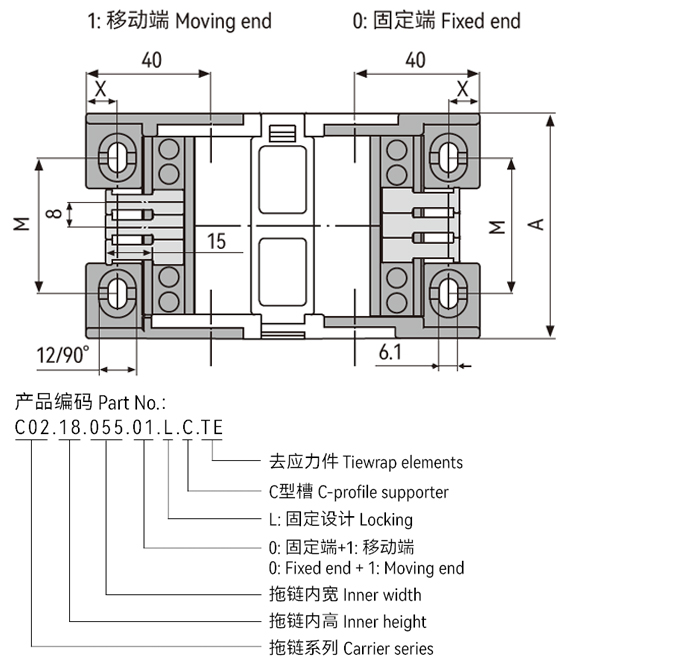

▊拖链接头-固定


产品编码（固定）	拖链内宽 [mm]	A [mm]	X [mm]	M [mm]	安装应力单元最大数量 [pcs]
C02.18.035.01.L.C.TE	38	54	9	24.5	4
C02.18.045.01.L.C.TE	48	64	9	34.5	5
C02.18.055.01.L.C.TE	57	73	9	43.5	7
C02.18.065.01.L.C.TE	67	81	9	53.5	8
C02.18.075.01.L.C.TE	77	93	9	63.5	9
C02.18.085.01.L.C.TE	87	101	9	73.5	10
C02.18.100.01.L.C.TE	103	119	9	89.5	12
C02.18.125.01.L.C.TE	125	141	9	111.5	14

▊拖链接头-摆动


产品编码（摆动）	拖链内宽 [mm]	A [mm]	X [mm]	M [mm]	安装应力单元最大数量 [pcs]
C02.18.035.01.P.C.TE	38	54	9	24.5	4
C02.18.045.01.P.C.TE	48	64	9	34.5	5
C02.18.055.01.P.C.TE	57	73	9	43.5	7
C02.18.065.01.P.C.TE	67	81	9	53.5	8
C02.18.075.01.P.C.TE	77	93	9	63.5	9
C02.18.085.01.P.C.TE	87	101	9	73.5	10
C02.18.100.01.P.C.TE	103	119	9	89.5	12
C02.18.125.01.P.C.TE	125	141	9	111.5	14

▊技术参数

	架空长度	≤ 1.75m		速度/ 加速度 FL_G	≤ 20 [m/s] / 200 [m/s² ]
	滑行距离	≤ 75m		速度/ 加速度 FL_B	≤ 3 [m/s] / 6 [m/s² ]
	竖直悬挂	≤ 20m		滑行速度/ 加速度	≤ 10 [m/s] / 50 [m/s² ]
	垂直站立	≤ 2.0m		允许温度	-40℃ ~120℃
	侧向架空	≤ 0.7m		阻燃等级	UL94 HB

▊预装拖链订购编码


① 空白: 两侧打开。N: 仅内侧打开。 W: 仅外侧打开。
② 根据需求提供无预应力上拱度NC版本拖链
③ SV0203: 每间隔2pcs空链节安装3pcs竖分隔片
④ SH01: 横分隔件1pc 默认安装中间孔位

▊ CSB通用型电缆拖链安装说明

▊拖链安装尺寸

通用型电缆拖链安装尺寸

*如果安装空间受到限制请咨询CSB®.

R	038	048	075	100	125	150
H	104	124	175	228	278	328
D	88	101	130	153	179	204
K	200	230	315	395	473	551

*实际安装高度：H_F=H+25mm（负载 1.5kg/m)

▊C02.18长行程滑行应用 | 10-75m

长行程滑行应用

R	038	048	075	100	125	150
H2	76	96	150	100	100	100
D2	102	112	139	340	495	540
K2	190	220	305	600	800	940
△CL	-	-	-	179	305	340

▊接头安装方式

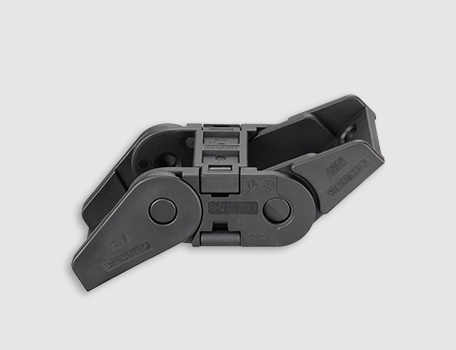

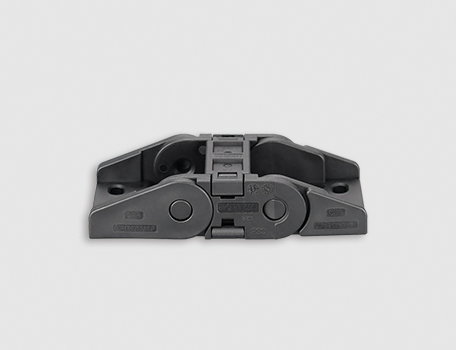

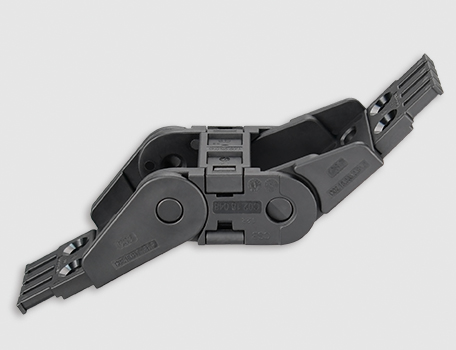

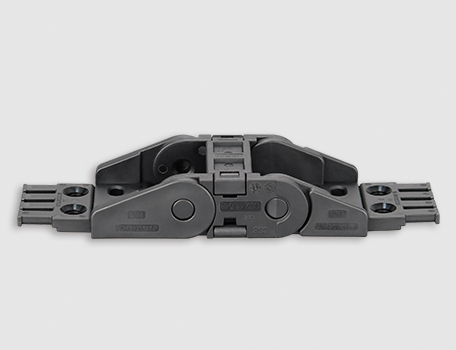

通用型电缆拖链接头安装方式

*C02.18拖链接头安装方式示意图
*A1|A2|A3|A4订购预装配拖链请注明安装方式

▊C02.18.Bi.01.P.C

通用型电缆拖链特殊配置

*推荐架空长行程拖行应用

通用型电缆拖链自由链节

*可S型站立

C02电缆拖链竖分隔片

C02电缆拖链竖分隔片

● 将塑料拖链内空间按需分隔开电缆、油管、气管等保护作用
● 高强度分隔片可稳固装备在塑料拖链中
● 简单快速安装

更多

C02拖链消除应力单元

C02拖链消除应力单元

● 适用C型支架，带梳齿状应力元件
● 更方便固定电缆，易于拆装
● 节约安装时间，空间、成本，紧凑的模块化设计

更多

横分隔片

横分隔片

● 配合竖分隔片使用将电缆拖链内空间上下分层布置
● 竖分隔片可沿横分隔片水平方向自由移动
● C02与C03预装电缆拖链可选通用配置

更多

C02 C型支架

C02 C型支架

● 铝合金材质，表面阳极氧化
● 消除应力元件可在导向槽内运动

更多

C02 通用型电缆拖链

文件类型 PDF文件

文件大小 687KB

出版时间 10-2023

出版序号 CSB/CAT.064

立即下载
