C03H.80高强度电缆拖链

产品特性

C03H高强度电缆拖链是基于C03电缆拖链的改进版本。高强度材料结合稳固的结构设计使得C03H具有更高的承载能力，特殊横杆设计赋予了拖链内宽尺寸高自由度选择。

● 长期使用温度：-40/+120℃
● 内高Hi：80 mm
● 内宽Bi：200-600 mm
● 弯曲半径R：150-500 mm
● 节距Pitch：111 mm

C03H.80高强度电缆拖链
订购产品
结构图片

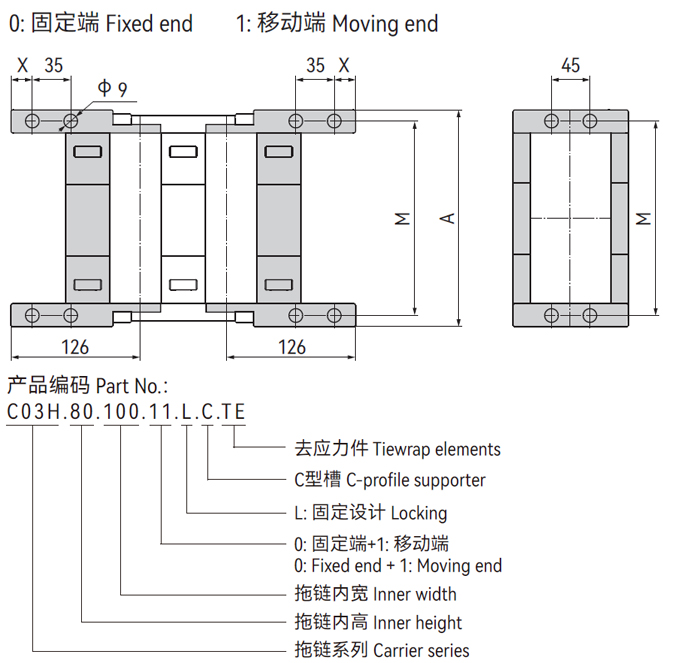

▊拖链接头-固定


A2链节数为偶数A1链节数为奇数

拖链内宽
[mm]

A
[mm]

X
[mm]

M
[mm]

安装应力单元最大数量
[pcs]

产品编码

（固定）

产品编码

（固定）

C03H.80.200.01.L.C.TEC03H.80.200.11.L.C.TE20024821
22813
C03H.80.212.01.L.C.TEC03H.80.212.11.L.C.TE21226021
24014
C03H.80.225.01.L.C.TEC03H.80.225.11.L.C.TE22527321
25315
C03H.80.237.01.L.C.TEC03H.80.237.11.L.C.TE23728521
26515
C03H.80.250.01.L.C.TEC03H.80.250.11.L.C.TE25029821
27816
C03H.80.262.01.L.C.TEC03H.80.262.11.L.C.TE26231021
29017
C03H.80.275.01.L.C.TEC03H.80.275.11.L.C.TE27532321
30318
C03H.80.288.01.L.C.TEC03H.80.288.11.L.C.TE28833621
31619
C03H.80.300.01.L.C.TEC03H.80.300.11.L.C.TE30034821
32820
C03H.80.313.01.L.C.TEC03H.80.313.11.L.C.TE31336121
34120
C03H.80.325.01.L.C.TEC03H.80.325.11.L.C.TE32537321
35321
C03H.80.338.01.L.C.TEC03H.80.338.11.L.C.TE33838621
36622
C03H.80.350.01.L.C.TEC03H.80.350.11.L.C.TE35039821
37823
C03H.80.362.01.L.C.TEC03H.80.362.11.L.C.TE36241021
39024
C03H.80.375.01.L.C.TEC03H.80.375.11.L.C.TE37542321
40325
C03H.80.387.01.L.C.TEC03H.80.387.11.L.C.TE38743521
41525
C03H.80.400.01.L.C.TEC03H.80.400.11.L.C.TE40044821
42826
C03H.80.412.01.L.C.TEC03H.80.412.11.L.C.TE41246021
44027
C03H.80.425.01.L.C.TEC03H.80.425.11.L.C.TE42547321
45328
C03H.80.437.01.L.C.TEC03H.80.437.11.L.C.TE43748521
46529
C03H.80.450.01.L.C.TEC03H.80.450.11.L.C.TE45049821
47830
C03H.80.462.01.L.C.TEC03H.80.462.11.L.C.TE46251021
49030
C03H.80.475.01.L.C.TEC03H.80.475.11.L.C.TE47552321
50331
C03H.80.487.01.L.C.TEC03H.80.487.11.L.C.TE48753521
51532
C03H.80.500.01.L.C.TEC03H.80.500.11.L.C.TE50054821
52833
C03H.80.512.01.L.C.TEC03H.80.512.11.L.C.TE51256021
54034
C03H.80.525.01.L.C.TEC03H.80.525.11.L.C.TE52557321
55335
C03H.80.537.01.L.C.TEC03H.80.537.11.L.C.TE53758521
56535
C03H.80.550.01.L.C.TEC03H.80.550.11.L.C.TE55059821
57836
C03H.80.600.01.L.C.TEC03H.80.600.11.L.C.TE60064821
62840

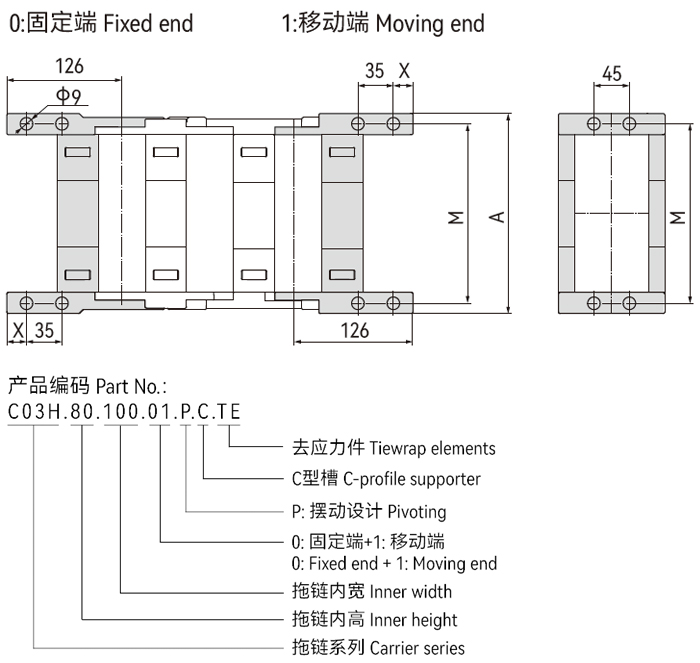

▊拖链接头-摆动


A2链节数为偶数A1链节数为奇数

拖链内宽
[mm]

A
[mm]

X
[mm]

M
[mm]

安装应力单元最大数量
[pcs]

产品编码

（摆动）

产品编码

（摆动）

C03H.80.200.01.P.C.TEC03H.80.200.11.P.C.TE20024821
22813
C03H.80.212.01.P.C.TEC03H.80.212.11.P.C.TE21226021
24014
C03H.80.225.01.P.C.TEC03H.80.225.11.P.C.TE22527321
25315
C03H.80.237.01.P.C.TEC03H.80.237.11.P.C.TE23728521
26515
C03H.80.250.01.P.C.TEC03H.80.250.11.P.C.TE25029821
27816
C03H.80.262.01.P.C.TEC03H.80.262.11.P.C.TE26231021
29017
C03H.80.275.01.P.C.TEC03H.80.275.11.P.C.TE27532321
30318
C03H.80.288.01.P.C.TEC03H.80.288.11.P.C.TE28833621
31619
C03H.80.300.01.P.C.TEC03H.80.300.11.P.C.TE30034821
32820
C03H.80.313.01.P.C.TEC03H.80.313.11.P.C.TE31336121
34120
C03H.80.325.01.P.C.TEC03H.80.325.11.P.C.TE32537321
35321
C03H.80.338.01.P.C.TEC03H.80.338.11.P.C.TE33838621
36622
C03H.80.350.01.P.C.TEC03H.80.350.11.P.C.TE35039821
37823
C03H.80.362.01.P.C.TEC03H.80.362.11.P.C.TE36241021
39024
C03H.80.375.01.P.C.TEC03H.80.375.11.P.C.TE37542321
40325
C03H.80.387.01.P.C.TEC03H.80.387.11.P.C.TE38743521
41525
C03H.80.400.01.P.C.TEC03H.80.400.11.P.C.TE40044821
42826
C03H.80.412.01.P.C.TEC03H.80.412.11.P.C.TE41246021
44027
C03H.80.425.01.P.C.TEC03H.80.425.11.P.C.TE42547321
45328
C03H.80.437.01.P.C.TEC03H.80.437.11.P.C.TE42748521
46529
C03H.80.450.01.P.C.TEC03H.80.450.11.P.C.TE45049821
47830
C03H.80.462.01.P.C.TEC03H.80.462.11.P.C.TE46251021
49030
C03H.80.475.01.P.C.TEC03H.80.475.11.P.C.TE47552321
50331
C03H.80.487.01.P.C.TEC03H.80.487.11.P.C.TE48753521
51532
C03H.80.500.01.P.C.TEC03H.80.500.11.P.C.TE50054821
52833
C03H.80.512.01.P.C.TEC03H.80.512.11.P.C.TE51256021
54034
C03H.80.525.01.P.C.TEC03H.80.525.11.P.C.TE52557321
55335
C03H.80.537.01.P.C.TEC03H.80.537.11.P.C.TE53758521
56535
C03H.80.550.01.P.C.TEC03H.80.550.11.P.C.TE55059821
57836
C03H.80.600.01.P.C.TEC03H.80.600.11.P.C.TE60064821
62840

▊技术参数

电缆拖链技术参数

架空长度

≤ 5.8m


速度/ 加速度 FLG

≤ 20 [m/s] / 200 [m/s² ]

滑行距离

≤ 400m

速度/ 加速度 FLB

≤ 3 [m/s] / 6 [m/s² ]

竖直悬挂

≤ 60m

滑行速度/ 加速度

≤ 10 [m/s] / 50 [m/s² ]

垂直站立

≤ 4.0m

允许温度

-40℃ ~120℃

侧向架空

≤ 3.0m

阻燃等级

UL94 HB

▊预装拖链订购编码


① 根据需求提供无预应力上拱度NC版本拖链
② SV0203: 每间隔2pcs空链节安装3pcs竖分隔片
③ SH01: 横分隔件1pc 默认安装中间孔位

▊ CSB高强度电缆拖链安装说明

CSB重载型电缆拖链安装说明

▊拖链安装尺寸


*如果安装空间受到限制请咨询CSB®.

R150200250300350400450500
H40850860870880890810081108
D445495545595645695745795
K693850100711641321147916351793

*实际安装高度：HF=H+40mm（负载 2.5kg/m)

▊C03H.80长行程滑行应用 | 12-400m

R150200250300350400450500
H2242242242242242242242242
D2550800100012001450160018502100
K28901330166520002330266030503440
△CL18938953968988998911891389

▊接头安装方式

重载型电缆拖链接头安装方式

*C03H.80拖链接头安装方式示意图
*接头安装方式取决于链节数是奇数还是偶数：奇数为A1，偶数为A2

▊C03H.80.Bi.01.P.C

重载型电缆拖链特殊配置

*推荐架空长行程拖行应用

重载型电缆拖链自由链节

*可S型站立


C03电缆拖链竖分隔片
C03电缆拖链竖分隔片

● 将塑料拖链内空间按需分隔开电缆、油管、气管等保护作用
● 高强度分隔片可稳固装备在塑料拖链中
● 简单快速安装

更多
C03拖链消除应力单元
C03拖链消除应力单元

● 适用C型支架，配合扎带使用
● 更方便固定电缆，易于拆装
● 节约安装时间，空间、成本，紧凑的模块化设计

更多
C03电缆拖链长行程拖行-滑行垫
C03电缆拖链长行程拖行-滑行垫

● 用于C03塑料电缆拖链长行程保护
● 经过摩擦优化耐磨复合塑料制成
● 坚固耐用，延长电缆拖链寿命
● 作为独立部件供货

更多
横分隔片
横分隔片

● 配合竖分隔片使用将电缆拖链内空间上下分层布置
● 竖分隔片可沿横分隔片水平方向自由移动
● C02与C03预装电缆拖链可选通用配置

更多
C03 C型支架（重型）
C03 C型支架（重型）

● C型支架铝合金阳极氧化表面
● 消除应力塑料元件可在导向槽内滑动
● 方便固定电缆并易于拆装
● 作为独立部件供货

更多
C03 C型支架
C03 C型支架

● C型支架铝合金阳极氧化表面
● 消除应力塑料元件可在导向槽内滑动
● 方便固定电缆并易于拆装
● 作为独立部件供货

更多
单层电缆夹
单层电缆夹

● 可与C03系列接头及C型支架集成
● 节约安装时间、空间、成本、紧凑的模块化设计
● 支撑面长，具有良好的稳定性
● 更方便固定电缆，易于拆装

更多
BL 波纹管
BL 波纹管

BL波纹管适用于众多通用机械行业，出色的耐低温和自阻燃性能还适用于汽车工业。此系列波纹管可在低温下保持较好的抗冲击性能，并具有良好的耐候性...

更多

C03H 高强度电缆拖链

文件类型 PDF文件
文件大小 789KB
出版时间 10-2024
出版序号 CSB/CAT.067
立即下载

318 次

塑料电缆拖链查询器

DURAMOV®

塑料电缆拖链查询器

view tools

▊DURAMOV®电缆拖链查询系统V1.1是基于CSB®实验室大量的测试数据以及拖链材料特性结合分析计算，您可以通过输入填充电缆、气管以及油管参数，并结合拖链安装尺寸参数等进行模拟计算，系统会根据输入参数校核校核拖链数据，最终输出适配的电缆拖链。

▊由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数，数据校核具有一定的局限性；CSB®建议电缆拖链在设备上需再次做测试验证以完全符合实际使用要求。

▊DURAMOV®电缆拖链查询系统输出数据信息仅供设计选型参考，不可作为最终电缆拖链符合性判定依据；如有疑问请与CSB®销售工程师联系。
