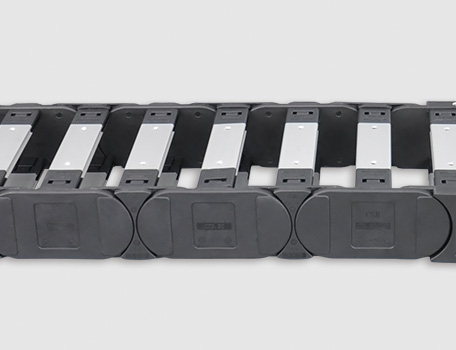

C03H.32高强度电缆拖链

产品特性

C03H高强度电缆拖链是基于C03电缆拖链的改进版本。高强度材料结合稳固的结构设计使得C03H具有更高的承载能力，特殊横杆设计赋予了拖链内宽尺寸高自由度选择。

● 长期使用温度：-40/+120℃
● 内高Hi：32 mm
● 内宽Bi：200-400 mm
● 弯曲半径R：63-300 mm
● 节距Pitch：56 mm

C03H.32高强度电缆拖链
订购产品

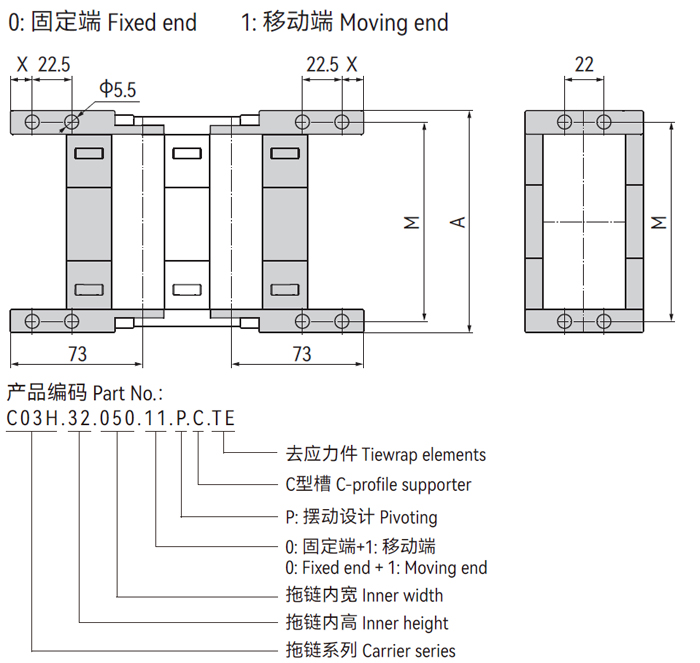

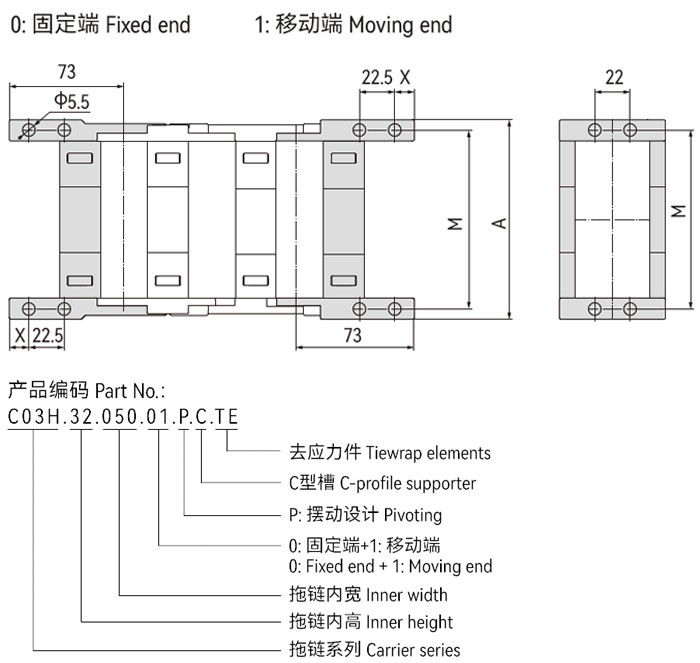

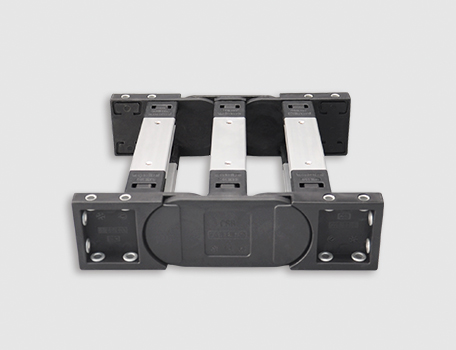

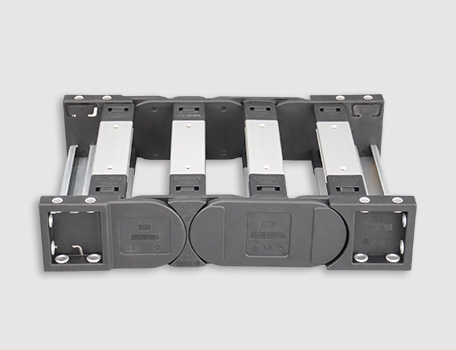

结构图片


A2链节数为偶数A1链节数为奇数

拖链内宽
[mm]

A
[mm]

X
[mm]

M
[mm]

安装应力单元最大数量
[pcs]

产品编码

（固定）

产品编码

（固定）

C03H.32.200.01.L.C.TEC03H.32.200.11.L.C.TE20022712.5
21413
C03H.32.212.01.L.C.TEC03H.32.212.11.L.C.TE21223912.5
22614
C03H.32.225.01.L.C.TEC03H.32.225.11.L.C.TE22525212.5
23915
C03H.32.237.01.L.C.TEC03H.32.237.11.L.C.TE23726412.5
25115
C03H.32.250.01.L.C.TEC03H.32.250.11.L.C.TE25027712.5
26416
C03H.32.262.01.L.C.TEC03H.32.262.11.L.C.TE26228912.5
27617
C03H.32.275.01.L.C.TEC03H.32.275.11.L.C.TE27530212.5
28918
C03H.32.287.01.L.C.TEC03H.32.287.11.L.C.TE28731412.5
30119
C03H.32.300.01.L.C.TEC03H.32.300.11.L.C.TE30032712.5
31420
C03H.32.312.01.L.C.TEC03H.32.312.11.L.C.TE31233912.5
32620
C03H.32.325.01.L.C.TEC03H.32.325.11.L.C.TE32535212.5
33921
C03H.32.337.01.L.C.TEC03H.32.337.11.L.C.TE33736412.5
35122
C03H.32.350.01.L.C.TEC03H.32.350.11.L.C.TE35037712.5
36423
C03H.32.362.01.L.C.TEC03H.32.362.11.L.C.TE36238912.5
37624
C03H.32.375.01.L.C.TEC03H.32.375.11.L.C.TE37540212.5
38925
C03H.32.387.01.L.C.TEC03H.32.387.11.L.C.TE38741412.5
40125
C03H.32.400.01.L.C.TEC03H.32.400.11.L.C.TE40042712.5
41426

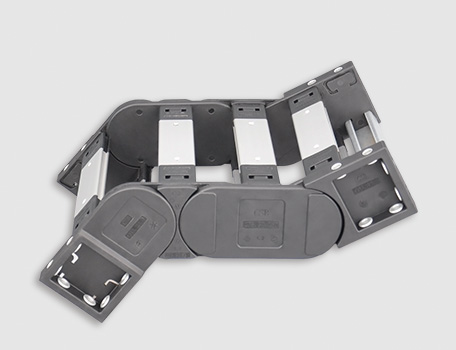

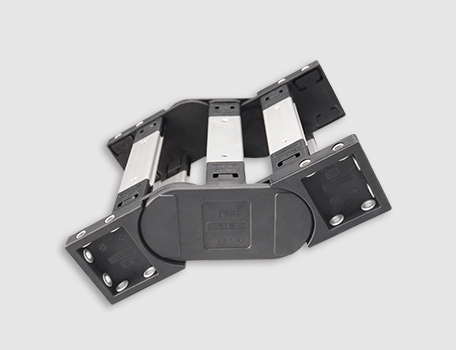

▊拖链接头-摆动


A2链节数为偶数A1链节数为奇数

拖链内宽
[mm]

A
[mm]

X
[mm]

M
[mm]

安装应力单元最大数量
[pcs]

产品编码

（摆动）

产品编码

（摆动）

C03H.32.200.01.P.C.TEC03H.32.200.11.P.C.TE20022712.5
21413
C03H.32.212.01.P.C.TEC03H.32.212.11.P.C.TE21223912.5
22614
C03H.32.225.01.P.C.TEC03H.32.225.11.P.C.TE22525212.5
23915
C03H.32.237.01.P.C.TEC03H.32.237.11.P.C.TE23726412.5
25115
C03H.32.250.01.P.C.TEC03H.32.250.11.P.C.TE25027712.5
26416
C03H.32.262.01.P.C.TEC03H.32.262.11.P.C.TE26228912.5
27617
C03H.32.275.01.P.C.TEC03H.32.275.11.P.C.TE27530212.5
28918
C03H.32.287.01.P.C.TEC03H.32.287.11.P.C.TE28731412.5
30119
C03H.32.300.01.P.C.TEC03H.32.300.11.P.C.TE30032712.5
31420
C03H.32.312.01.P.C.TEC03H.32.312.11.P.C.TE31233912.5
32620
C03H.32.325.01.P.C.TEC03H.32.325.11.P.C.TE32535212.5
33921
C03H.32.337.01.P.C.TEC03H.32.337.11.P.C.TE33736412.5
35122
C03H.32.350.01.P.C.TEC03H.32.350.11.P.C.TE35037712.5
36423
C03H.32.362.01.P.C.TEC03H.32.362.11.P.C.TE36238912.5
37624
C03H.32.375.01.P.C.TEC03H.32.375.11.P.C.TE37540212.5
38925
C03H.32.387.01.P.C.TEC03H.32.387.11.P.C.TE38741412.5
40125
C03H.32.400.01.P.C.TEC03H.32.400.11.P.C.TE40042712.5
41426


▊技术参数

电缆拖链技术参数

架空长度

≤ 3.0m


速度/ 加速度 FLG

≤ 20 [m/s] / 200 [m/s² ]

滑行距离

≤ 200m

速度/ 加速度 FLB

≤ 3 [m/s] / 6 [m/s² ]

竖直悬挂

≤ 30m

滑行速度/ 加速度

≤ 10 [m/s] / 50 [m/s² ]

垂直站立

≤ 2.5m

允许温度

-40℃ ~120℃

侧向架空

≤ 2.0m

阻燃等级

UL94 HB

▊预装拖链订购编码


① 根据需求提供无预应力上拱度NC版本拖链
② SV0203: 每间隔2pcs空链节安装3pcs竖分隔片
③ SH01: 横分隔件1pc 默认安装中间孔位

▊ CSB高强度电缆拖链安装说明

CSB重载型电缆拖链安装说明

▊拖链安装尺寸


*如果安装空间受到限制请咨询CSB®.

R063075100125150175200225250300
H180204254301354404454494554654
D174186211236261286311331361411
K3103504305055856657458059001055

*实际安装高度：HF=H+40mm（负载 2.5kg/m)

▊C03H.32长行程滑行应用 | 10-200m

R063075100125150175200225250300
H2126150166166166166166166166166
D21461583704705006557709009301100
K231035061678489611201288145615681904
△CL--160210240370460540570690

▊接头安装方式

重载型电缆拖链接头安装方式

*C03H.32拖链接头安装方式示意图
*接头安装方式取决于链节数是奇数还是偶数：奇数为A1，偶数为A2

▊C03H.32.Bi.01.P.C

重载型电缆拖链特殊配置

*推荐架空长行程拖行应用

重载型电缆拖链自由链节

*可S型站立
