C02E.45抗静电通用型电缆拖链

产品特性

C02E.45抗静电通用型塑料拖链是应用范围广泛的产品，简单而多功能的组装结合坚固性，高强度配合更安静的运动，更长的电缆寿命和许多安装选项
● 消除静电，表面电阻<109Ω
● 长期使用温度：-40/+120℃
● 内高Hi：45 mm
● 内宽Bi：75-175 mm
● 弯曲半径R：75-300 mm
● 节距Pitch：67 mm

C02E.45抗静电通用型电缆拖链
订购产品
结构图片

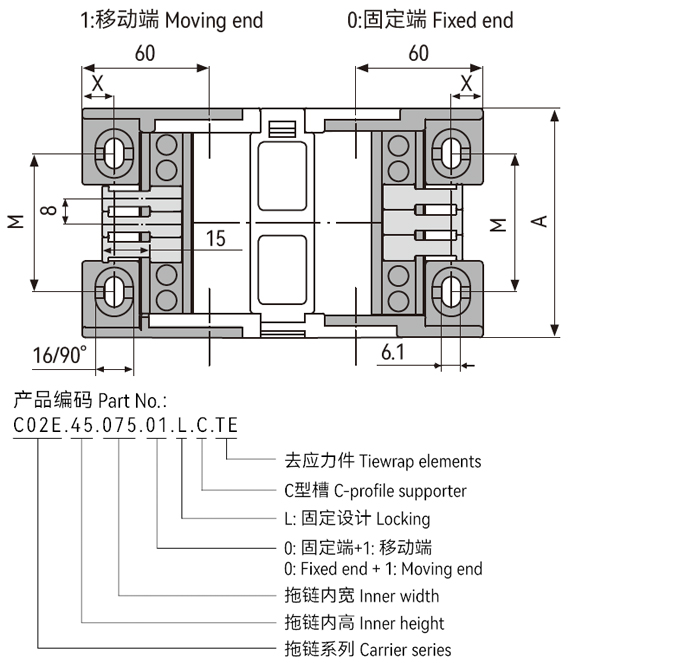

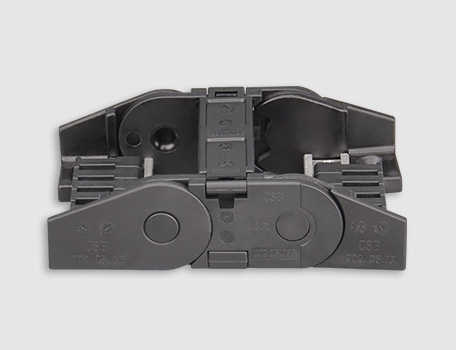

▊拖链接头-固定


产品编码

（固定）

拖链内宽
[mm]

A
[mm]

X
[mm]

M
[mm]

安装应力单元最大数量
[pcs]

C02E.45.075.01.L.C.TE759520
53
8
C02E.45.080.01.L.C.TE8010020
58
9
C02E.45.100.01.L.C.TE10012020
78
11
C02E.45.125.01.L.C.TE12514520
10314
C02E.45.150.01.L.C.TE15017020
12817
C02E.45.175.01.L.C.TE17519520
153
21

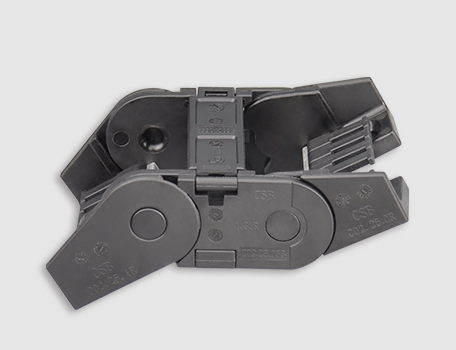

▊拖链接头-摆动


产品编码

（摆动）

拖链内宽
[mm]

A
[mm]

X
[mm]

M
[mm]

安装应力单元最大数量
[pcs]

C02E.45.075.01.P.C.TE759520
53
8
C02E.45.080.01.P.C.TE8010020
58
9
C02E.45.100.01.P.C.TE10012020
78
11
C02E.45.125.01.P.C.TE12514520
10314
C02E.45.150.01.P.C.TE15017020
12817
C02E.45.175.01.P.C.TE17519520
153
21

▊技术参数

电缆拖链技术参数

架空长度

≤ 3.0m


速度/ 加速度 FLG

≤ 20 [m/s] / 200 [m/s² ]

滑行距离

≤ 150m

速度/ 加速度 FLB

≤ 3 [m/s] / 6 [m/s² ]

竖直悬挂

≤ 80m

滑行速度/ 加速度

≤ 10 [m/s] / 50 [m/s² ]

垂直站立

≤ 3.0m

允许温度

-40℃ ~120℃

侧向架空

≤ 1.0m

阻燃等级

UL94 HB

▊预装拖链订购编码


① 空白: 两侧打开。N: 仅内侧打开。 W: 仅外侧打开。
② 根据需求提供无预应力上拱度NC版本拖链
③ SV0203: 每间隔2pcs空链节安装3pcs竖分隔片
④ SH01: 横分隔件1pc 默认安装中间孔位

▊ CSB通用型电缆拖链安装说明

CSB通用型电缆拖链安装说明

▊拖链安装尺寸

通用型电缆拖链安装尺寸

*如果安装空间受到限制请咨询CSB®.

R075100125150200250300
H214264314364464564664
D208233258283333383433
K3704505306107659201080

*实际安装高度：HF=H+10mm（负载 0.1kg/m)

▊接头安装方式

通用型电缆拖链接头安装方式

*C02E.45拖链接头安装方式示意图
*A1|A2|A3|A4订购预装配拖链请注明安装方式

▊C02E.45.Bi.01.P.C

通用型电缆拖链特殊配置

*推荐架空长行程拖行应用

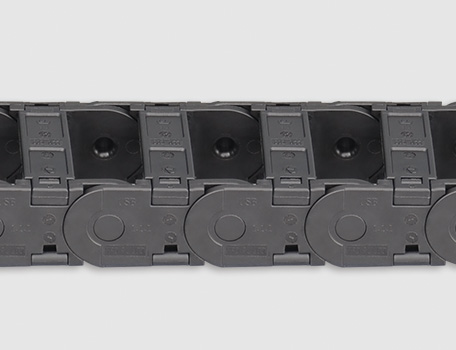

通用型电缆拖链自由链节

*可S型站立


C02电缆拖链竖分隔片
C02电缆拖链竖分隔片

● 将塑料拖链内空间按需分隔开电缆、油管、气管等保护作用
● 高强度分隔片可稳固装备在塑料拖链中
● 简单快速安装

更多
C02拖链消除应力单元
C02拖链消除应力单元

● 适用C型支架，带梳齿状应力元件
● 更方便固定电缆，易于拆装
● 节约安装时间，空间、成本，紧凑的模块化设计

更多
横分隔片
横分隔片

● 配合竖分隔片使用将电缆拖链内空间上下分层布置
● 竖分隔片可沿横分隔片水平方向自由移动
● C02与C03预装电缆拖链可选通用配置

更多
BL 波纹管
BL 波纹管

BL波纹管适用于众多通用机械行业，出色的耐低温和自阻燃性能还适用于汽车工业。此系列波纹管可在低温下保持较好的抗冲击性能，并具有良好的耐候性...

更多

C02 通用型电缆拖链

文件类型 PDF文件
文件大小 687KB
出版时间 10-2023
出版序号 CSB/CAT.064
立即下载

947 次

塑料电缆拖链查询器

DURAMOV®

塑料电缆拖链查询器

view tools

▊DURAMOV®电缆拖链查询系统V1.1是基于CSB®实验室大量的测试数据以及拖链材料特性结合分析计算，您可以通过输入填充电缆、气管以及油管参数，并结合拖链安装尺寸参数等进行模拟计算，系统会根据输入参数校核校核拖链数据，最终输出适配的电缆拖链。

▊由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数，数据校核具有一定的局限性；CSB®建议电缆拖链在设备上需再次做测试验证以完全符合实际使用要求。

▊DURAMOV®电缆拖链查询系统输出数据信息仅供设计选型参考，不可作为最终电缆拖链符合性判定依据；如有疑问请与CSB®销售工程师联系。
