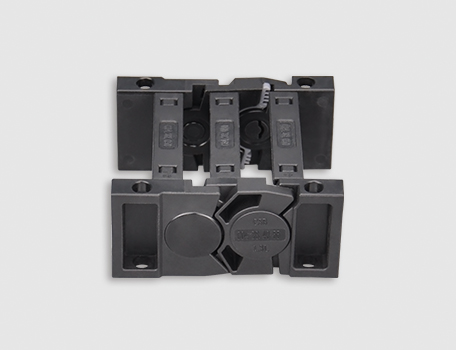

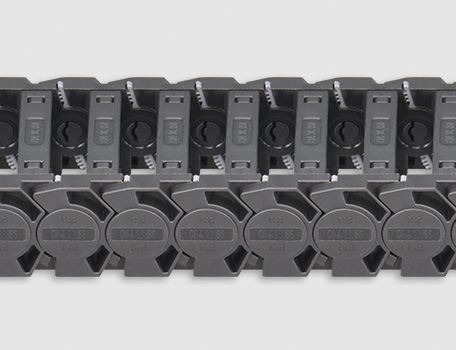

C04.28轻音型电缆拖链

产品特性

C04.28轻音型电缆拖链采用特殊具有专利结构的转动连接设计，消除了拖链运动中的撞击噪音，且电缆拖链即使在高速运动中也能保持平稳无振动.
● 长期使用温度：-40/+120℃

● 内高Hi：28 mm
● 内宽Bi：30-60 mm
● 弯曲半径R：55-150 mm
● 节距Pitch：22 mm

标准规格查询

C04.28轻音型电缆拖链

产品编码：

内宽 Bi [mm]：

外宽 Ba [mm]：

内高 Hi [mm]：

外高 Ha [mm]：

节距 T [mm]：

弯曲半径 R [mm]：

总高度 H [mm]：

退回极限距离 D [mm]：

弯曲半径余量 K [mm]：

最大架空长度 [m]：

*订货周期 [wks]：

订购产品

结构图片

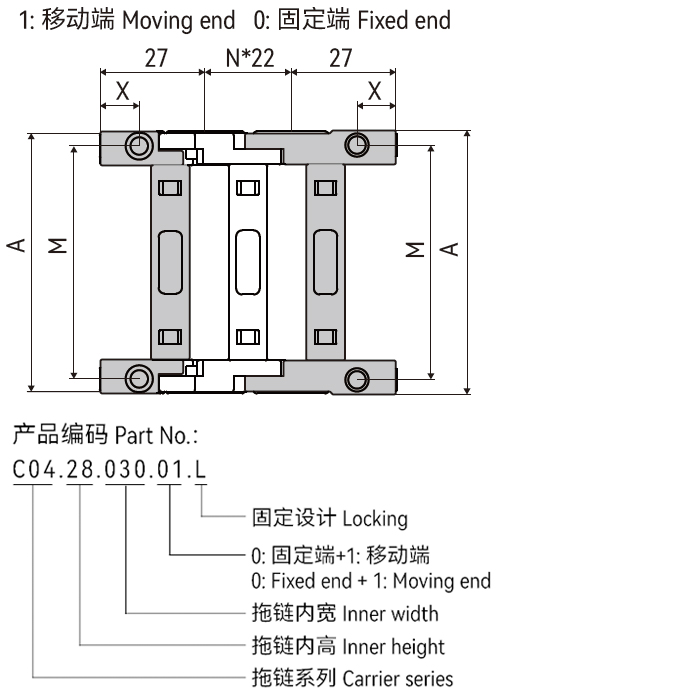

▊拖链接头


产品编码	拖链内宽 [mm]	A [mm]	X [mm]	M [mm]
C04.28.030.01.L	30	57.5	10	40
C04.28.040.01.L	40	67.5	10	50
C04.28.050.01.L	50	77.5	10	60
C04.28.060.01.L	60	87.5	10	70

▊技术参数

	架空长度	≤ 1.0m		速度/ 加速度 FL_G	≤ 3 [m/s] / 8 [m/s² ]
	滑行距离	不适用		速度/ 加速度 FL_B	≤ 2 [m/s] / 4 [m/s² ]
	竖直悬挂	≤ 5m		滑行速度/ 加速度	不适用
	垂直站立	≤ 0.5m		允许温度	-40℃ ~120℃
	侧向架空	≤ 0.5m		阻燃等级	UL94 HB

▊预装拖链订购编码


① SV0203: 每间隔2pcs空链节安装3pcs竖分隔

▊ CSB轻音型电缆拖链安装说明

▊拖链安装尺寸

静音无尘电缆拖链安装尺寸

*如果安装空间受到限制请咨询CSB®.

R	055	075	100	150
H	180	220	270	370
D	108	128	153	203
K	220	280	360	520

*实际安装高度：H_F=H+15mm（负载 0.3kg/m)

C04 静音型电缆拖链

文件类型 PDF文件

文件大小 498KB

出版时间 10-2024

出版序号 CSB/CAT.067

立即下载

696 次

塑料电缆拖链查询器 — DURAMOV®

塑料电缆拖链查询器

view tools

▊DURAMOV®电缆拖链查询系统V1.1是基于CSB®实验室大量的测试数据以及拖链材料特性结合分析计算，您可以通过输入填充电缆、气管以及油管参数，并结合拖链安装尺寸参数等进行模拟计算，系统会根据输入参数校核校核拖链数据，最终输出适配的电缆拖链。

▊由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数，数据校核具有一定的局限性；CSB®建议电缆拖链在设备上需再次做测试验证以完全符合实际使用要求。

▊DURAMOV®电缆拖链查询系统输出数据信息仅供设计选型参考，不可作为最终电缆拖链符合性判定依据；如有疑问请与CSB®销售工程师联系。
