GSQB光伏跟踪支架关节轴承 - CSB®浙江长盛塑料轴承技术有限公司

产品特性

●一体式设计塑料关节轴承座
●户外耐紫外线老化
●耐高低温湿热老化
●低摩擦，耐磨损
●适用于平地或斜坡支架
●自润滑、免维护
●高强度、易安装

标准规格查询

GSQB光伏跟踪支架关节轴承

产品编码：

L1 [mm]：

L2 [mm]：

L3 [mm]：

L4 [mm]：

d1 [mm]：

d2 [mm]：

H1 [mm]：

H2 [mm]：

H3 [mm]：

SD [mm]：

R [mm]：

B1 [mm]：

B2 [mm]：

B3 [mm]：

*订货周期 [wks]：

订购产品

结构图片

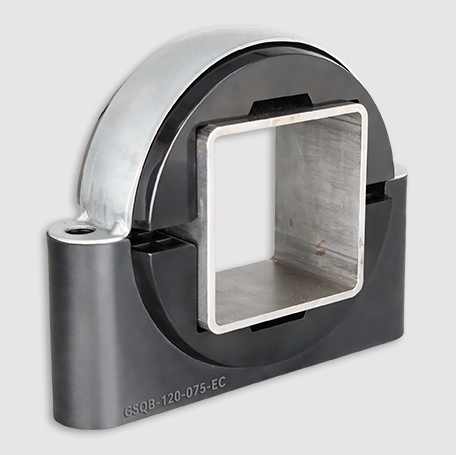

■太阳能跟踪器剖分式轴承

GSQB是专为太阳能跟踪器开发的剖分式轴承，具备高承载、安装简单、自润滑免维护以及耐户外老化特性。为简化现场组装以及提高组装效率，轴承内部球体以及外部轴承座均采用剖分式设计；为了进一步提高由于反向风阻对轴承形成的径向拉力，在轴承上盖采用镀锌钢抱箍进行加固。

■轴承材料设计

内部球体由耐腐蚀、抗UV老化以及经过摩擦优化的复合材料DURAPLAS®MN527制成，轴承座采用高强度与耐UV老化的复合材料DURAPLAS®M163制成，金属抱箍采用高强度镀锌钢制成。

■轴承典型特性

● 自润滑、免维护

● 出色的抗紫外线性能

● 低摩擦与高耐磨性能

● 高强度与耐腐蚀

● 角度补偿高达9度

● 径向载荷≥50kN

● 组装简单与高效

■耐候特性

● 测试标准 : ISO 4892-3-2016

● 总辐照量：45Kw.h

● 辐照时间：4000h

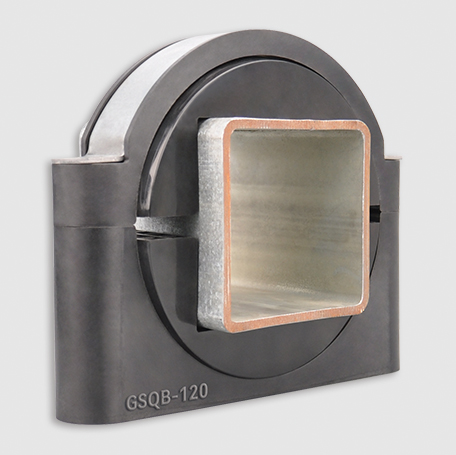

▊太阳能光伏跟踪支架塑料轴承座

太阳能光伏跟踪支架塑料轴承座为一体式设计，仅需要2个螺栓与安装基本固定即可，可实现快速安装和低成本；
内部方管轴承外圆采用球面设计，方管最大倾斜角度可达9°，降低了现场施工难度，进一步提高安装速度；
此设计方管轴承座可用于斜边光伏支架搭建，轴承内部球体可根据方管倾斜角度自动调节。

CSB® GSQB光伏跟踪支架关节轴承

文件类型 PDF文件

文件大小 469KB

出版时间 03-2024

出版序号 CSB/CAT.067E

立即下载
