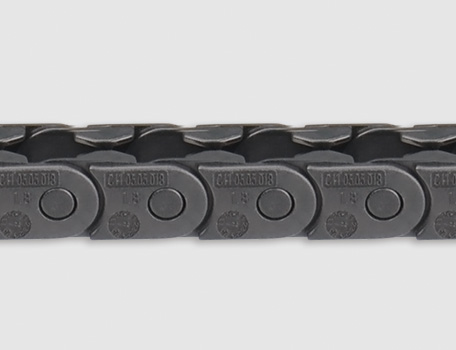

C11.05微型易填充电缆拖链

产品特性

C11.05易填充微型塑料拖链体积极小，基于一片式开口设计重量轻且便于快速填充电缆，同样适用于高速运动。C11.05微型塑料拖链适用于较小安装空间，多种尺寸规格可选
● 长期使用温度：-40/+80℃

● 内高Hi：5 mm
● 内宽Bi：5-10 mm
● 弯曲半径R：10-18 mm
● 节距Pitch：10 mm

标准规格查询

C11.05微型易填充电缆拖链

产品编码：

内宽 Bi [mm]：

外宽 Ba [mm]：

内高 Hi [mm]：

外高 Ha [mm]：

节距 T [mm]：

弯曲半径 R [mm]：

总高度 H [mm]：

退回极限距离 D [mm]：

弯曲半径余量 K [mm]：

最大架空长度 [m]：

*订货周期 [wks]：

订购产品

结构图片

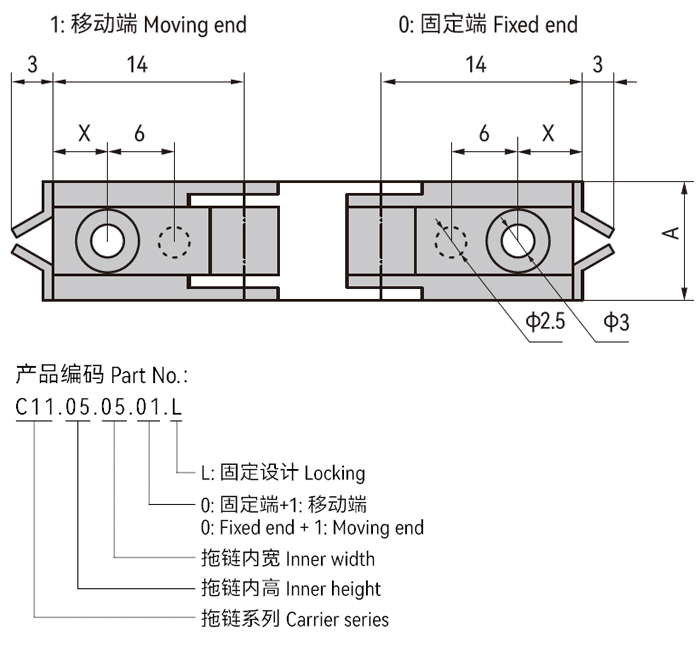

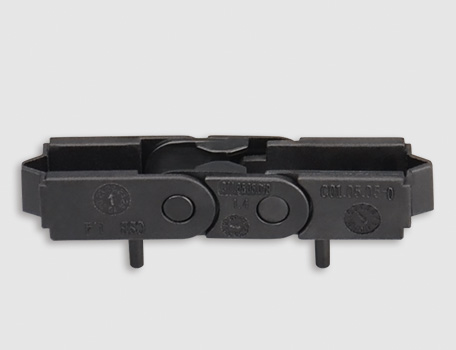

▊拖链接头-固定


产品编码（固定）	拖链内宽 [mm]	A [mm]	X [mm]
C11.05.05.01.L	5	8.7	4
C11.05.07.01.L	7	10.7	4
C11.05.10.01.L	10	13.7	4

* 根据要求提供

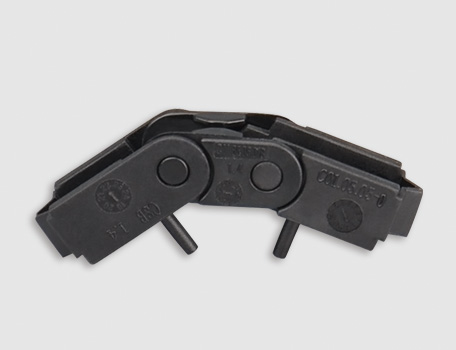

▊拖链接头-摆动


产品编码（摆动）	拖链内宽 [mm]	A [mm]	X [mm]
C11.05.05.01.P	5	8.7	4
C11.05.07.01.P	7	10.7	4
C11.05.10.01.P	10	13.7	4

* 根据要求提供

▊技术参数

	架空长度	≤ 0.4m		速度/ 加速度 FL_G	≤ 20 [m/s] / 200 [m/s² ]
	滑行距离	不适用		速度/ 加速度 FL_B	≤ 3 [m/s] / 6 [m/s² ]
	竖直悬挂	≤ 5m		滑行速度/ 加速度	≤ 3 [m/s] / 10 [m/s² ]
	垂直站立	≤ 0.5m		允许温度	-40℃ ~120℃
	侧向架空	≤ 0.5m		阻燃等级	UL94 V2

▊预装拖链订购编码


▊ CSB微型易填充电缆拖链安装说明

扭转并卡合压装电缆扭转并分开

▊拖链安装尺寸

微型易填充电缆拖链安装尺寸

*如果安装空间受到限制请咨询CSB®.

R	010	012	015	018
H	28	32	38	44
D	29	31	34	37
K	55	60	70	80

*实际安装高度：H_F=H+10mm（负载 0.1kg/m)

▊接头安装方式

微型易填充电缆拖链接头安装方式

*C11.05拖链接头安装方式示意图
*A2|A4订购预装配拖链请注明安装方式

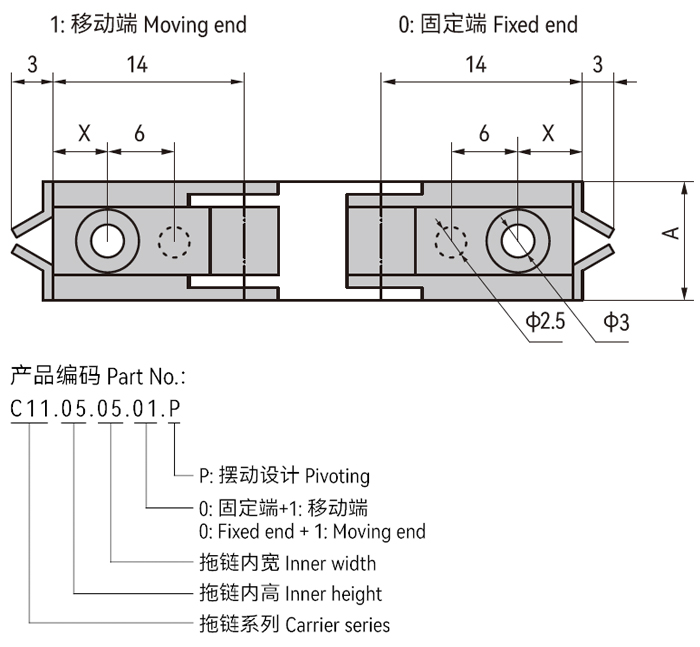

▊C11.05.Bi.01.P

微型易填充电缆拖链特殊配置

*推荐架空长行程拖行应用

C11 易填充微型电缆拖链

文件类型 PDF文件

文件大小 506KB

出版时间 10-2023

出版序号 CSB/CAT.064

立即下载
