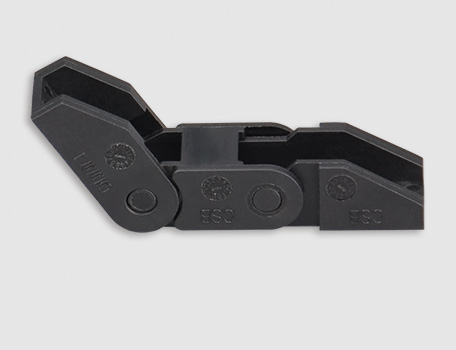

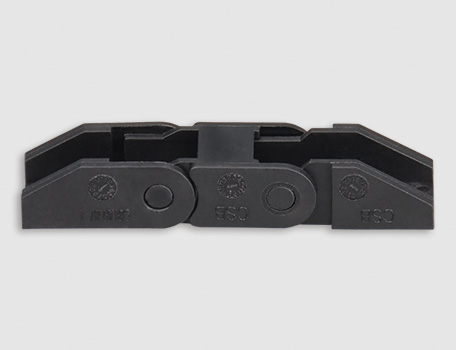

C01.07微型电缆拖链

产品特性

C01.07微型塑料拖链体积极小，基于一片式设计重量轻特别适用于高速运动。C01.07微型塑料拖链适用于较小安装空间，多种尺寸规格可选。

● 长期使用温度：-40/+120℃

● 内高Hi：7 mm
● 内宽Bi：7-30 mm
● 弯曲半径R：15-48 mm
● 节距Pitch：16.7 mm

根据需求提供ESD抗静电荷/防爆版拖链C01E.07

标准规格查询

C01.07微型电缆拖链

产品编码：

内宽 Bi [mm]：

外宽 Ba [mm]：

内高 Hi [mm]：

外高 Ha [mm]：

节距 T [mm]：

弯曲半径 R [mm]：

总高度 H [mm]：

退回极限距离 D [mm]：

弯曲半径余量 K [mm]：

最大架空长度 [m]：

*订货周期 [wks]：

订购产品

结构图片

▊拖链接头-固定


产品编码（固定）	拖链内宽 [mm]	A [mm]	X [mm]	M [mm]
C01.07.07.01.L	7	12	8	/
C01.07.10.01.L	10	15	8	/
C01.07.16.01.L	16	21	8	/
C01.07.20.01.L	20	25	8	/
C01.07.30.01.L	30	35	/	22

▊拖链接头-摆动


产品编码（摆动）	拖链内宽 [mm]	A [mm]	X [mm]	M [mm]
C01.07.07.01.P	7	12	8	/
C01.07.10.01.P	10	15	8	/
C01.07.16.01.P	16	21	8	/
C01.07.20.01.P	20	25	8	/
C01.07.30.01.P	30	35	/	22

▊技术参数

	架空长度	≤ 0.5m		速度/ 加速度 FL_G	≤ 20 [m/s] / 200 [m/s² ]
	滑行距离	不适用		速度/ 加速度 FL_B	≤ 3 [m/s] / 6 [m/s² ]
	竖直悬挂	≤ 5m		滑行速度/ 加速度	≤ 3 [m/s] / 10 [m/s² ]
	垂直站立	≤ 0.5m		允许温度	-40℃ ~120℃
	侧向架空	≤ 0.5m		阻燃等级	UL94 HB

▊预装拖链订购编码


▊ CSB微型电缆拖链安装说明

扭转并卡合扭转并分开

▊拖链安装尺寸

微型电缆拖链安装尺寸

*如果安装空间受到限制请咨询CSB®.

R	015	018	028	038	048
H	40	46	66	86	106
D	45	48	58	68	78
K	85	90	125	155	185

*实际安装高度：H_F=H+10mm（负载 0.1kg/m)

▊接头安装方式

微型电缆拖链接头安装方式

*C01.07拖链接头安装方式示意图
*A2|A4订购预装配拖链请注明安装方式

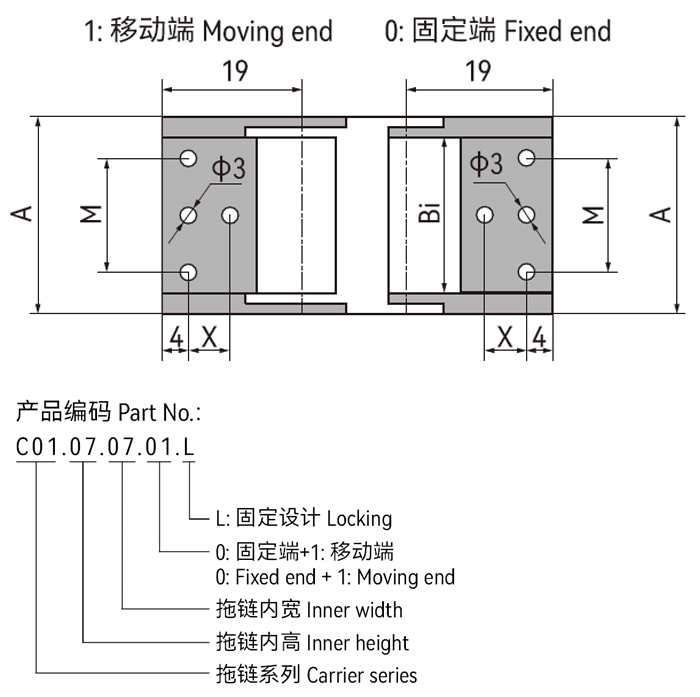

▊C01.07.Bi.01.P

微型电缆拖链特殊配置

*推荐架空长行程拖行应用

C01 微型电缆拖链

文件类型 PDF文件

文件大小 496KB

出版时间 10-2023

出版序号 CSB/CAT.064

立即下载

678 次

塑料电缆拖链查询器 — DURAMOV®

塑料电缆拖链查询器

view tools

▊DURAMOV®电缆拖链查询系统V1.1是基于CSB®实验室大量的测试数据以及拖链材料特性结合分析计算，您可以通过输入填充电缆、气管以及油管参数，并结合拖链安装尺寸参数等进行模拟计算，系统会根据输入参数校核校核拖链数据，最终输出适配的电缆拖链。

▊由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数，数据校核具有一定的局限性；CSB®建议电缆拖链在设备上需再次做测试验证以完全符合实际使用要求。

▊DURAMOV®电缆拖链查询系统输出数据信息仅供设计选型参考，不可作为最终电缆拖链符合性判定依据；如有疑问请与CSB®销售工程师联系。
