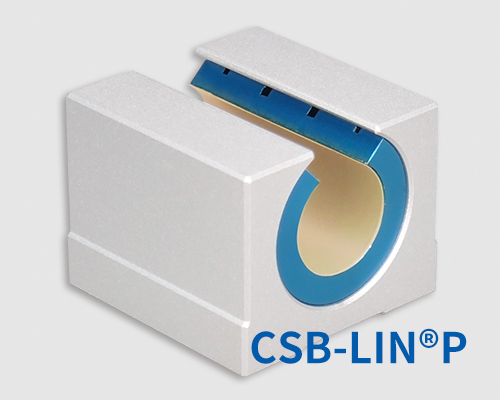

LINPE-11GK开口式精密直线轴承座 - CSB®浙江长盛塑料轴承技术有限公司

产品特性

●开口式直线轴承座设计

●安装LINPE-11RK精密直线轴承FDA等级

●基座材料采用阳极氧化铝合金

●自润滑免维护

●适合高速直线运动

标准规格查询

标准精度

补偿间隙

LINPE-11GK开口式精密直线轴承座

产品编码：

ID F8[mm]：

ID-最大公差 [mm]：

ID-最小公差 [mm]：

W [mm]：

G [mm]：

A [mm]：

M [mm]：

h2 [mm]：

D [mm]：

U [°]：

J [mm]：

K [mm]：

S1 [mm]：

S2 [mm]：

轴-最大公差 [mm]：

轴-最小公差 [mm]：

*订货周期 [wks]：

订购产品

结构图片

▊CSB-LIN® P 精密直线轴承滑动膜材料TEFPLAS^®

TEFPLAS^® B 是综合高承载与耐磨特性的标准材料，适用于硬度HRC35以上钢轴或硬质阳极氧化铝轴；

TEFPLAS^® G 出色的耐磨性能，较低的启动摩擦力，适用于硬轴、硬质阳极氧化铝轴；

TEFPLAS^® E 符合FDA食品接触安全材料，适用于不锈钢轴或铝轴。

▊LINPE-11GK精密直线轴承承载能力

产品编码	最大许可动载荷 [N]			最大许可静载荷 [N]			重量
产品编码	0°	90°	180°	0°	90°	180°	[g]
LINPE-11GK-12	2304	1987	720	4608	2974	1440	79
LINPE-11GK-16	3456	2980	1080	6912	5961	2160	125
LINPE-11GK-20	5400	4657	1687	10800	9315	3375	159
LINPE-11GK-25	8700	7503	2718	17400	15007	5437	343
LINPE-11GK-30	12240	10557	3825	24480	21114	7650	450
LINPE-11GK-40	19200	16560	6000	38400	33120	12000	1021
LINPE-11GK-50	30000	25875	9375	60000	51750	18750	1871

▊CSB-LIN®P精密直线轴承安装偏心力

●最大比例为2:1
●1x =同轴轴承分离
●2x =从轴到负载或驱动力的距离

CSB-LIN®P精密直线轴承安装法则

●小心：超过2:1比例时会发生爬行甚至卡死的现象！
这个原则与负载无关！这不是由于边缘加载。它也不依赖于使用的驱动力！驱动力与轴承的距离越远，所需驱动力越大，磨损也越大。
可能还有其他因素会增加制动效果，但摩擦系数是主要原因。

●注意：2:1法则是基于理论静摩擦系数0.25，然而，额外的润滑有助于降低摩擦并延长2:1的比例。

●如果您有任何设计或安装方面的疑惑，请与我们的工程师联系。

精密轴

AS表面硬化铝轴-适配LIN直线轴承；
CS硬铬钢轴-性价比更高；
ES不锈钢304轴-适合化学液体；
可提供轴端加工和打孔服务

支撑轴

窄矮型设计轴支撑；标准型设计轴支撑； 10种不同尺寸常备库存；可选配3种轴材料：AS表面硬化铝轴，CS硬铬钢轴，ES不锈钢304轴

CSB®LINP-11GK标准型开口直线轴承座

文件类型 PDF文件

文件大小 466KB

出版时间 09-2021

出版序号 CSB/CAT.062E

立即下载

612 次

▊CSB-LIN®塑料直线轴承查询系统V1.0©是包含了LIN塑料直线轴承以及LINP精密直线轴承，系统基于CSB®实验室测试数据以及轴承材料相结合分析计算，您可以先选择需要的轴承类型，通过输入轴承载荷、速度、轴承数量以及相关位置信息等参数进行模拟计算，系统会根据输入参数校核直线轴承类型符合性，输出轴承负载安全性、负载与驱动力位置合理性、运行速度以及系统所需最小驱动力等数据。

▊由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数，数据校核具有一定的局限性；安装校核2：1法则与最小驱动力校核数据中轴承摩擦系数采用0.25计算。CSB®建议在设备上需再次做测试验证以符合实际使用要求。

▊CSB-LIN®塑料直线轴承查询系统输出结果仅供设计选型参考，不可作为最终轴承符合性判定依据；如有疑问请与CSB®销售工程师联系。
