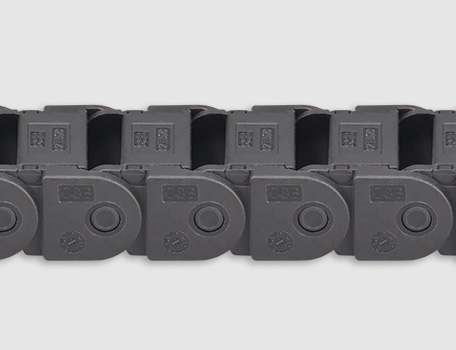

C21E.15抗静电可打开微型电缆拖链

产品特性

C21E.15抗静电可打开微型电缆拖链体积较小，基于两片式设计重量轻特别适用于高速运动；C21E.15抗静电可打开微型电缆拖链适用于较小安装空间，4种内宽规格可选...

● 消除静电，表面电阻<10⁹Ω
● 长期使用温度：-40/+120℃
● 内高Hi：15 mm
● 内宽Bi：16-40 mm
● 弯曲半径R：28-48 mm
● 节距Pitch：20 mm

标准规格查询

C21E.15抗静电可打开微型电缆拖链

产品编码：

内宽 Bi [mm]：

外宽 Ba [mm]：

内高 Hi [mm]：

外高 Ha [mm]：

节距 T [mm]：

弯曲半径 R [mm]：

总高度 H [mm]：

退回极限距离 D [mm]：

弯曲半径余量 K [mm]：

最大架空长度 [m]：

*订货周期 [wks]：

订购产品

结构图片

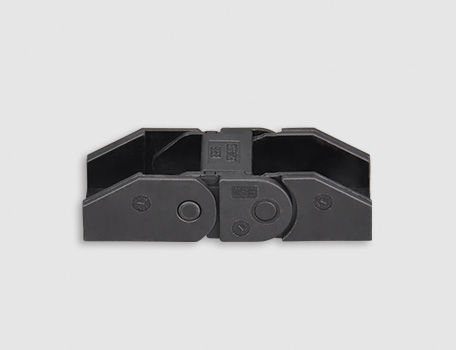

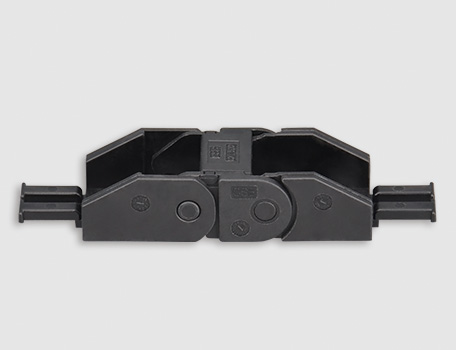

▊拖链接头-固定


无梳妆板接头编码（固定）	带梳妆板接头编码（固定）	拖链内宽 [mm]	A [mm]	X [mm]	M [mm]	C [mm]	齿数 [pcs]
C21E.15.16.01.L	C21E.15.16.01.L.TP	16	24.2	8	/	10	2
C21E.15.20.01.L	C21E.15.20.01.L.TP	20	28.2	8	/	10	2
C21E.15.30.01.L	C21E.15.30.01.L.TP	30	38.2	8	22	20	3
C21E.15.40.01.L	C21E.15.40.01.L.TP	40	48.2	8	32	30	4

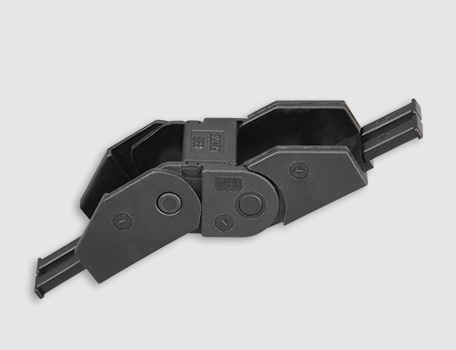

▊拖链接头-摆动


无梳妆板接头编码（摆动）	带梳妆板接头编码（摆动）	拖链内宽 [mm]	A [mm]	X [mm]	M [mm]	C [mm]	齿数 [pcs]
C21E.15.16.01.P	C21E.15.16.01.P.TP	16	24.2	8	/	10	2
C21E.15.20.01.P	C21E.15.20.01.P.TP	20	28.2	8	/	10	2
C21E.15.30.01.P	C21E.15.30.01.P.TP	30	38.2	8	22	20	3
C21E.15.40.01.P	C21E.15.40.01.P.TP	40	48.2	8	32	30	4

▊技术参数

	架空长度	≤ 0.65m		速度/ 加速度 FL_G	≤ 20 [m/s] / 200 [m/s² ]
	滑行距离	不适用		速度/ 加速度 FL_B	≤ 3 [m/s] / 6 [m/s² ]
	竖直悬挂	≤ 5m		滑行速度/ 加速度	≤ 3 [m/s] / 10 [m/s² ]
	垂直站立	≤ 0.5m		允许温度	-40℃ ~120℃
	侧向架空	≤ 0.5m		阻燃等级	UL94 HB

▊预装拖链订购编码


▊ CSB可打开微型电缆拖链安装说明

推入并卡合放入位置按压并卡合分开链节

▊拖链安装尺寸

微型可打开电缆拖链安装尺寸

*如果安装空间受到限制请咨询CSB®.

R	028	038	048
H	75	95	115
D	68	78	88
K	130	160	195

*实际安装高度：H_F=H+10mm（负载 0.1kg/m)

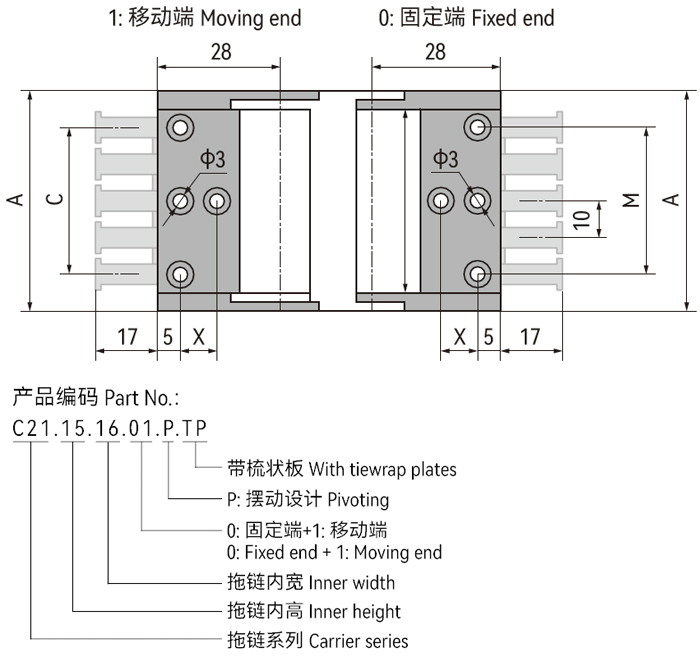

▊接头安装方式

微型可打开电缆拖链接头安装方式

*C21E.15拖链接头安装方式示意图
*A1|A2|A3|A4订购预装配拖链请注明安装方式

▊C21E.15.Bi.01.P

微型可打开电缆拖链特殊配置

*推荐架空长行程拖行应用
